Каталог запчастей МТЗ и ММЗ

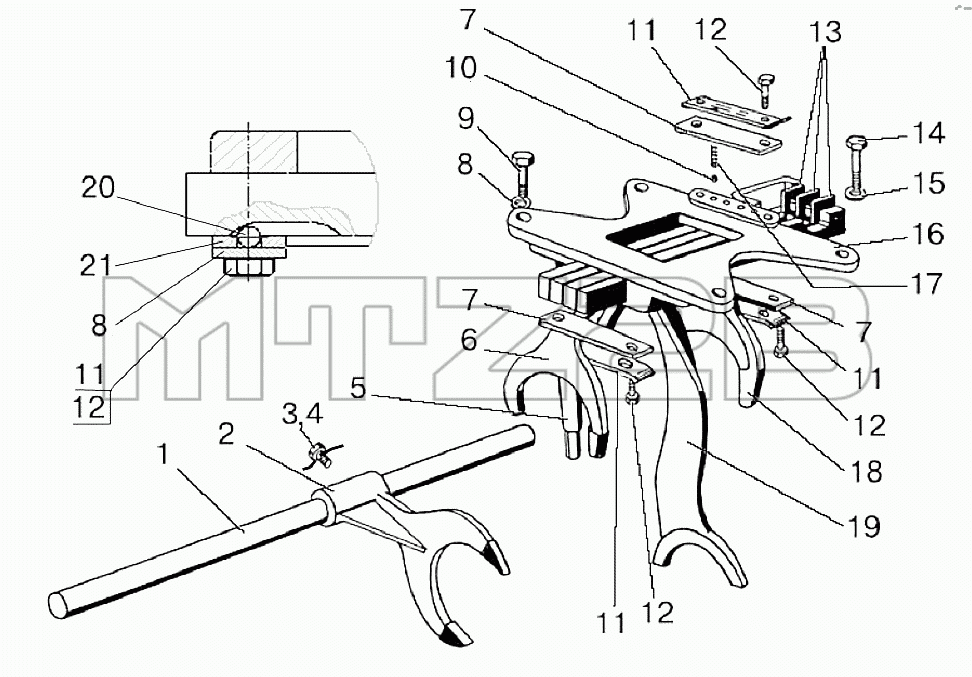

Каталог запасных частей к технике: МТЗ 92П. Механизм управления механической КП. Корпус вилок.
1
2
3
4
5
6
7
7
7
8
8
9
10
11
11
11
11
12
12
12
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-1702080-А | 50-1702080-А | Корпус вилок | |
| 50-1702080-А-03 | 50-1702080-А-03 | Корпус вилок | |
| 1 | 50-1702063 | Валик | |
| 2 | 50-1702028 | Вилка переключения редуктора | |
| 3 | 36-1702110 | Винт установочный | |
| 4 | 1,6-О-С | Проволока | |
| 5 | 50-1702095-А1 | Поводок | |
| 6 | 50-1702116 | Вилка переключения IV и V передач | |
| 7 | 50-1702081 | Планка вилок переключения | |
| 8 | Шайба10.ОТ | Шайба | |
| 9 | М10-6gх35.88.35.019 | Болт | |
| 10 | Шарик10,0-60 | Шарик 10,0-60 | |
| 11 | 50-1702107-А | Пластина стопорная | |
| 12 | М10-6дх25.88.35.019 | Болт | |
| 13 | 50-1702083 | Планка замковая | |
| 14 | 50-1702092 | Болт призонный М12х42 | |
| 15 | Шайба12.ОТ | Шайба | |
| 16 | 50-1702085 | Корпус вилок | |
| 17 | 50-1702148-А | Пружина фиксатора | |
| 18 | 50-1702096 | Вилка переключения III передачи | |
| 19 | 74-1702086 | Вилка 1-й передачи и заднего хода | |
| 20 | Шарик7,938-100 | Шарик 7,938-100 | |
| 21 | 50-1702081-Б | Планка вилок |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
