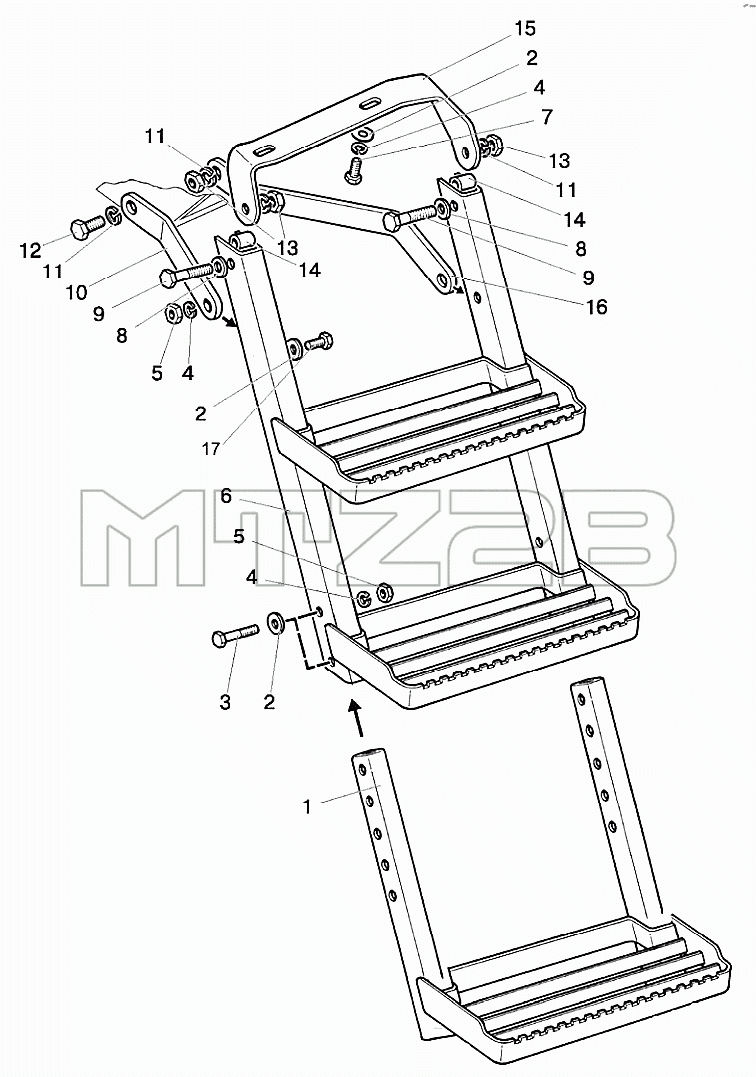

Каталог запасных частей к технике: МТЗ 92П. Подножка
1
2
2
2
3
4
4
4
5
5
6
7
8
8
9
9
10
11
11
11
12
13
13
14
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-8405005 | 80-8405005 | Установка подножки в сборе | |
| 1 | 80-8405020-А2 | Подножка | |
| 2 | С10.01.019 | Шайба | |
| 3 | М10-6gх50.88.35.019 | Болт ГОСТ 7795-70 | |
| 4 | Шайба10.ОТ | Шайба | |
| 5 | М10-6Н.6.019 | Гайка | |
| 6 | 80-8405010-АЗ | Подножка | |
| 7 | М10-6gх25.88.35.019 | Болт | |
| 8 | С12.01.019 | Шайба | |
| 9 | М12-6gх60.88.35.019 | Болт | |
| 10 | 80-8405031 | Кронштейн | |
| 11 | Шайба12.ОТ | Шайба | |
| 12 | М12-6gх30.88.35.019 | Болт | |
| 13 | М12-6Н.6.019 | Гайка | |
| 14 | 70-6702306-01 | Втулка | |
| 15 | 80-8405033 | Кронштейн | |
| 16 | 80-8405032 | Кронштейн | |
| 17 | М10-6gх30.88.35.019 | Болт ГОСТ 7796-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
