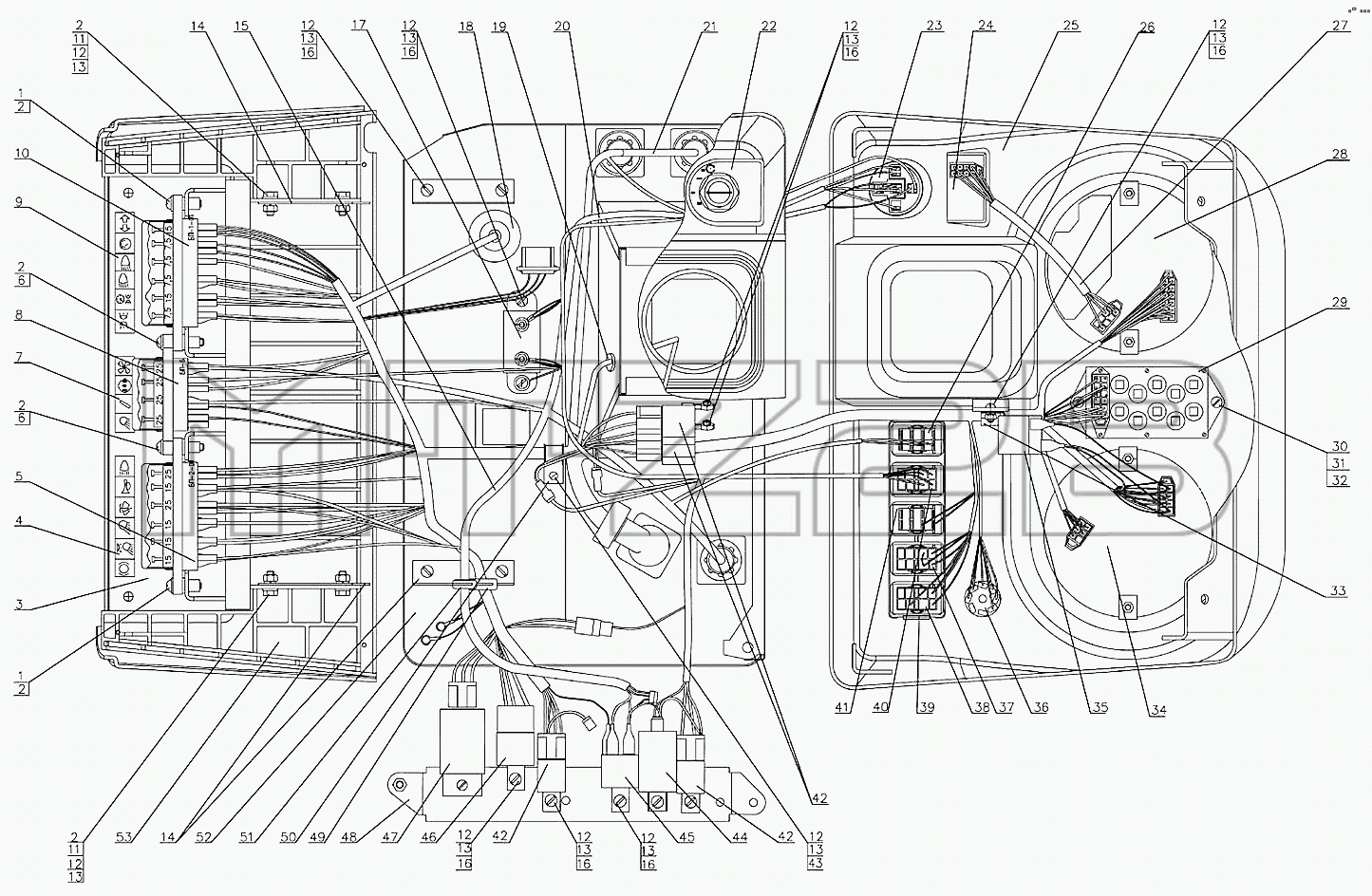

Каталог запасных частей к технике: МТЗ 92П. Реле, приборы.
1
1
2
2
2
2
2
2
3
4
5
6
6
7
8
9
10
11
11
12
12
12
12
12
12
12
12
12
12
13
13
13
13
13
13
13
13
13
13
14
14
15
16
16
16
16
16
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
42
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 92П-3805010 | 92П-3805010 | Щиток приборов | |
| 1 | В.М6-6gх25.58.019 | Винт | |
| 2 | С.6.01.019 | Шайба | |
| 3 | 826-3805061 | Крышка | |
| 4 | 80-3805027-В | Табличка | |
| 5 | 3722.15 | Блок предохранителей | |
| 6 | В.М6-6gх40.58.019 | Винт | |
| 7 | 80-3805037-Г | Табличка | |
| 8 | 3722.10 | Блок предохранителей | |
| 9 | 80-3805026 | Табличка | |
| 10 | 3722.35 | Блок предохранителей | |
| 11 | М6-6gх16.88.35.019 | Болт | |
| 12 | М6-6Н.6.019 | Гайка | |
| 13 | Шайба6Т | Шайба | |
| 14 | 80-3805043 | Кронштейн | |
| 15 | 826-3724610 | Жгут | |
| 16 | В.М6-6gх12.58.019 | Винт | |
| 17 | 3741.20 | Сопротивление добавочное | |
| 18 | 80-3723049 | Втулка | |
| 19 | 50-4607064 | Втулка | |
| 20 | 92П-3724517 | Жгут | |
| 21 | 826-3724395-Г | Жгут | |
| 22 | 826-3805013 | Табличка | |
| 23 | 3710.15 | Выключатель стартера с блокировкой пуска | |
| 24 | 3813.40 | Пульт управления | |
| 25 | 826-3805021 | Щиток | |
| 26 | 3710.55 | Выключатель «массы» | |
| 27 | 826-3724260-А | Жгут | |
| 28 | 3813.10 | Тахоспидометр | |
| 29 | 3803.20 | Блок контрольных ламп | |
| 30 | В.М5-6gх20.58.019 | Винт | |
| 31 | М5-6Н.6.019 | Гайка ГОСТ 5915-70 | |
| 32 | Шайба6Т | Шайба | |
| 33 | 80-3723038 | Скоба | |
| 34 | 3801.15 | Комбинация приборов | |
| 35 | 3747.20 | Реле-сигнализатор | |
| 36 | 3710.10 | Выключатель аварийной сигнализации | |
| 37 | 3709.20 | Переключатель света | |
| 38 | 3710.30 | Выключатель фар рабочих | |
| 39 | 826-3710011 | Гнездо выключателей | |
| 40 | 3710.50 | Выключатель средств облегчения пуска | |
| 41 | 3710.35 | Выключатель стеклоомывателя | |
| 42 | 3747.50 | Реле на замыкание | |
| 43 | В.М6-6gх16.58.019 | Винт | |
| 44 | 3741.15 | Блок контроля подогревателя | |
| 45 | 3747.25 | Реле стартера | |
| 46 | 3747.30 | Реле питания приборов | |
| 47 | 3747.10 | Прерыватель указателей поворота | |
| 48 | 80-3807070 | Панель | |
| 49 | 70-3723042-02 | Втулка | |
| 50 | 80-3723043 | Скоба | |
| 51 | 70-3723042-01 | Втулка | |
| 52 | 80-3805050-03 | Основание | |
| 53 | 826-3805045 | Стенка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
