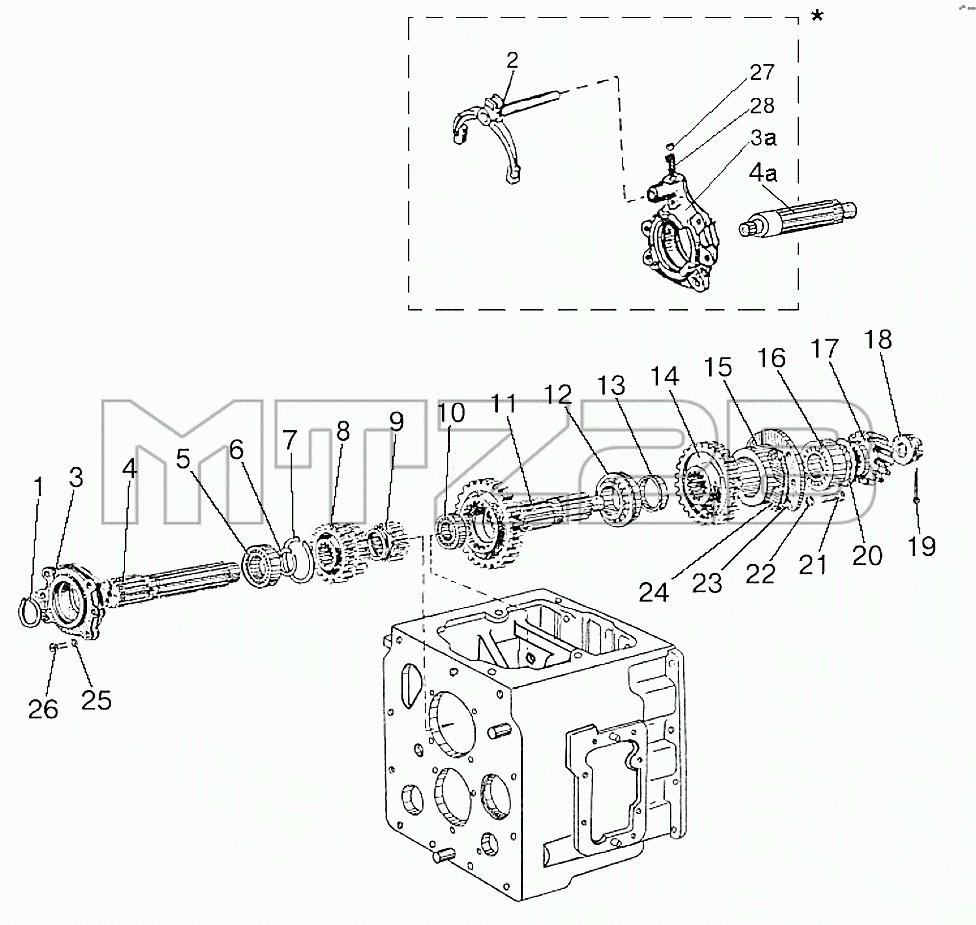

Каталог запасных частей к технике: МТЗ 92П. Вал первичный и вал вторичный механической КП
1
2
3
3а
4
4а
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 48-1701030-А | 48-1701030-А | Вал первичный в сборе | |
| 822-1701030 | 822-1701030 | Вал первичный | |
| 50-1701040 | 50-1701040 | Вал вторичный в сборе | |
| 1 | 2C60 | Кольцо | |
| 2 | 74-1723020-Б | Вилка в сборе | |
| 3 | 50-1701034 | Стакан вала | |
| 3а | 74-1701034-Б | Стакан | |
| 4 | 48-1701032-А | Вал первичный | |
| 4а | Р70-1701032 | Вал первичный | |
| 5 | 210АУШ1 | Подшипник | |
| 6 | 2С50 | Кольцо | |
| 7 | 2С90 | Кольцо | |
| 8 | 50-1701048-А | Шестерня IV и V передач | |
| 9 | 50-1701045 | Шестерня III передачи | |
| 10 | 208А | Подшипник | |
| 11 | 50-1701252 | Вал вторичный | |
| 12 | 6-67512АШ2 | Подшипник | |
| 13 | 50-1701312 | Втулка распорная | |
| 14 | 50-1701314 | Шестерня II ступени редуктора | |
| 15 | 50-1701255 | Стакан | |
| 16 | 6-7610АШ2 | Подшипник | |
| 17 | 50-1701105-Б | Шестерня главной передачи (в запасные части поставляется только в комплекте 50-2403014) | |
| 18 | 50-1701253 | Гайка М36х1,5 | |
| 19 | Шплинт5x45.019 | Шплинт | |
| 20 | 50-1701254-А | Шайба | |
| 21 | М12-6дх35.88.35.019 | Болт | |
| 22 | Шайба12.ОТ | Шайба | |
| 23 | 50-1701258 | Прокладка регулировочная 0,2 мм | |
| 24 | 50-1701259 | Прокладка регулировочная 0,5 мм | |
| 25 | Шайба10.ОТ | Шайба | |
| 26 | М10-6дх25.88.35.019 | Болт | |
| 27 | Шарик10,0-60 | Шарик 10,0-60 | |
| 28 | 50-1701184-А | Пружина |
