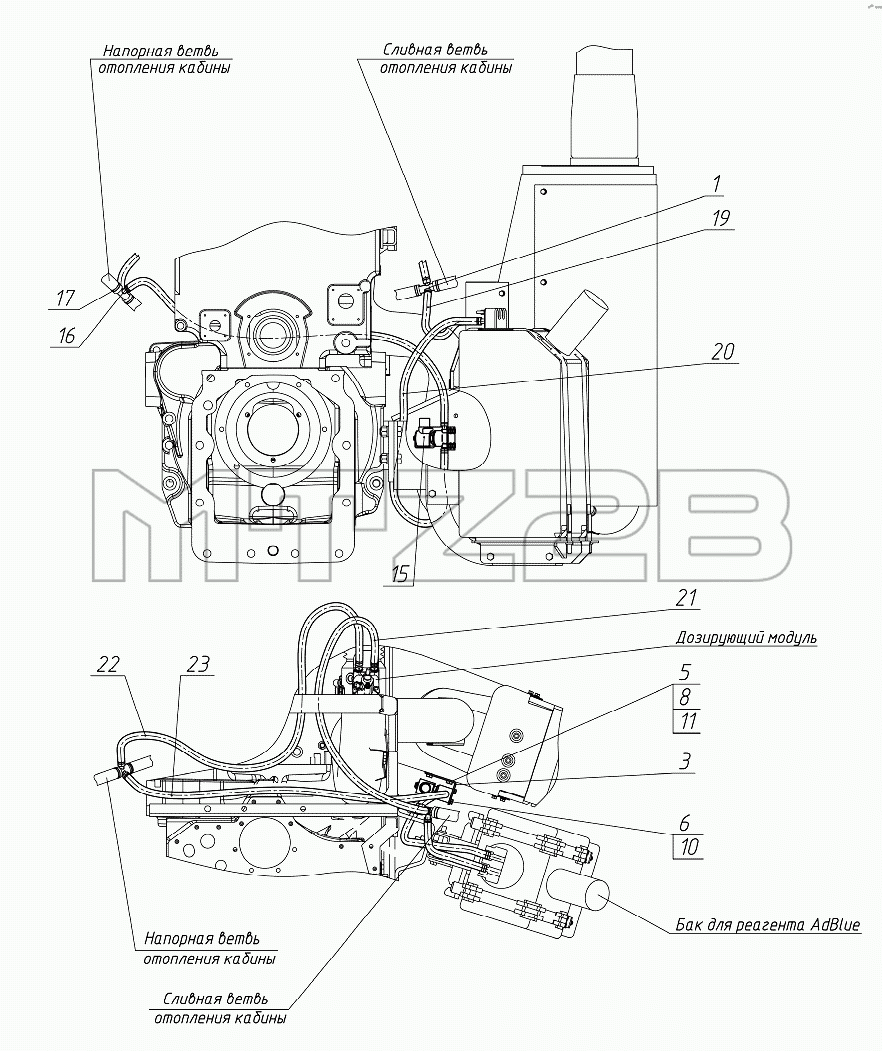

Каталог запасных частей к технике: МТЗ 952.5. Система подогрева бака (1220.5-1209010)
1
3
5
6
8
10
11
15
16
16
17
17
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1220.5-1209010 | 1220.5-1209010 | Система подогрева бака | |
| 1 | 3522.5-1209020 | Угольник | |
| 3 | 1220.5-1209011 | Кронштейн | |
| 5 | М8-6gх25.88.35.019 | Болт | |
| 6 | М6-6gх12.88.35.019 | Болт ГОСТ 7796-70 | |
| 8 | М8-6Н.6.019 | Гайка | |
| 10 | 6Т | Шайба | |
| 11 | 8Т | Шайба | |
| 15 | 0452C203CL-00 | Клапан подогрева бака | |
| 16 | TORRO12-20/9-C6W | Хомут «НОРМА» | |
| 16 | TORRO12-22/971 | Хомут | |
| 17 | TORRO16-27/971 | Хомут | |
| 17 | TORRO16-25/9-C6W | Хомут | |
| 19 | 10х18,5-1,6 | Рукав | |
| 20 | 10х18,5-1,6 | Рукав | |
| 21 | 10х18,5-1,6 | Рукав | |
| 22 | 10х18,5-1,6 | Рукав | |
| 23 | 10х18,5-1,6 | Рукав |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
