Каталог запчастей МТЗ и ММЗ

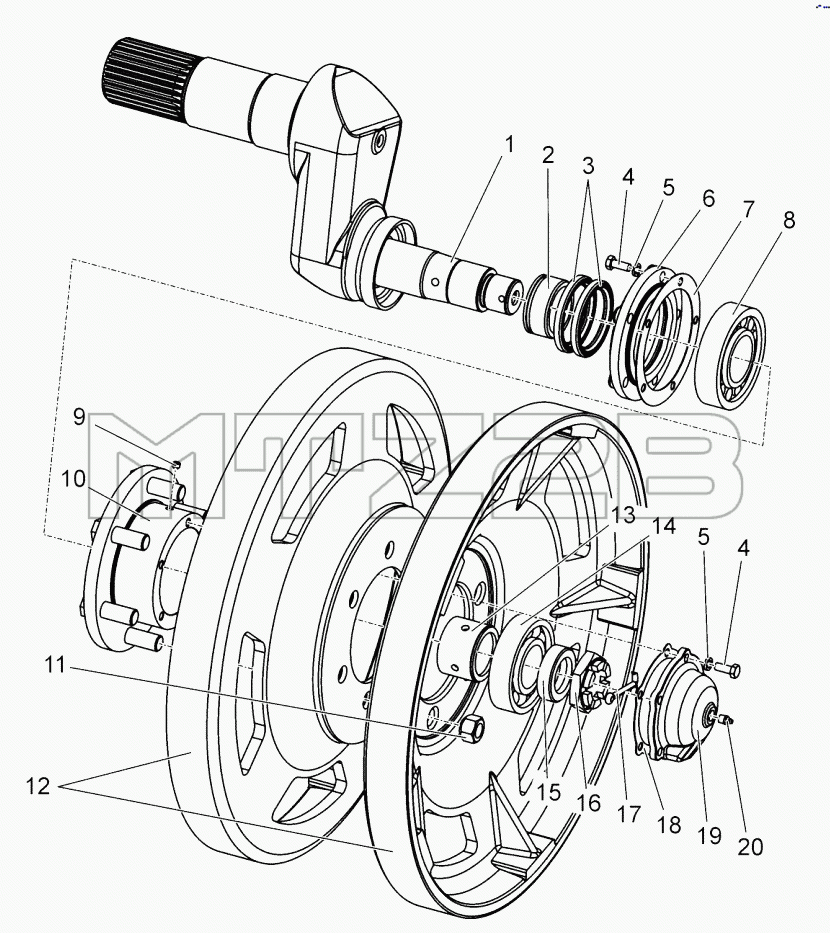

Каталог запасных частей к технике: МТЗ БЕЛАРУС-1502. Колесо направляющее
1502-3211220
1502-3211155
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1502-3211220 | 1502-3211220 | Колесо направляющее | |
| 1502-3211155 | 1502-3211155 | Колесо направляющее | |
| 1 | 1502-3211225 | Ось коленчатая | |
| 2 | 1502-3211157 | Втулка | |
| 3 | Манжета1.2-80х105-1 | Манжета 1.2-80х105-1 | |
| 4 | БолтМ10-6gх25.88.35.019 | Болт | |
| 5 | 4598166067 | Шайба 10ОТ | |
| 6 | 1502-3211153 | Корпус | |
| 7 | 1502-3211049 | Прокладка | |
| 8 | Подшипник312А | Подшипник | |
| 9 | ВинтМ10-6gх8.14Н.05 | Винт | |
| 10 | 1502-3211160 | Ступица | |
| 11 | 36-3104019 | Гайка | |
| 12 | 1502-3211031-В | Диск | |
| 13 | 1502-3211154 | Втулка | |
| 14 | Подшипник32313М | Подшипник | |
| 15 | 1502-3211151 | Шайба | |
| 16 | Гайка2М48х3-6Н.04.019 | Гайка | |
| 16 | 1502-3211159 | Гайка | |
| 17 | Шплинт8х100.019 | Шплинт | |
| 18 | 1502-3211038 | Прокладка | |
| 19 | 1502-3211152-А | Крышка | |
| 20 | Масленка1.3.Ц9.хр | Масленка1.3.Ц9.хр |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
