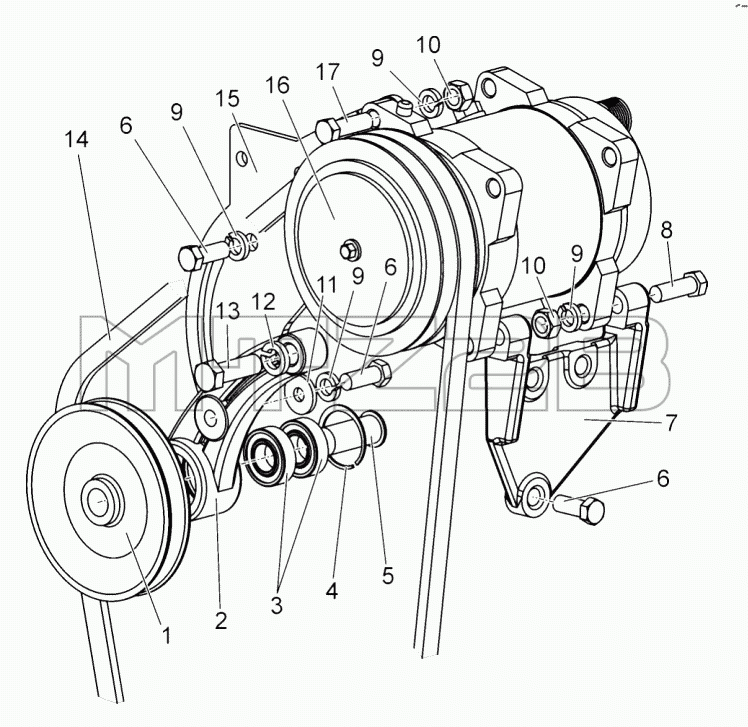

Каталог запасных частей к технике: МТЗ БЕЛАРУС-1502. Компрессор кондиционера с приводом. Рычаг натяжной
1
2
3
3
4
5
5
6
6
6
7
8
9
9
9
9
10
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2103-8114010 | 2103-8114010 | Установка компрессора | |
| 2103-8114020 | 2103-8114020 | Рычаг натяжной | |
| 1 | 2103-8114021 | Шкив | |
| 2 | 1221-8114071 | Рычаг натяжной | |
| 3 | Подшипник180203К1С23 | Подшипник | |
| 3 | Подшипник180203К1С17 | Подшипник | |
| 4 | КольцоС40 | Кольцо С40 | |
| 5 | 2103-8114022 | Ось | |
| 5 | 260-1310019 | Палец | |
| 6 | БолтМ10-6gх25.88.35.019 | Болт | |
| 7 | 1221-8114022 | Кронштейн | |
| 8 | 364-8114013 | Болт специальный | |
| 9 | 4598166067 | Шайба 10ОТ | |
| 10 | ГайкаМ10-6Н.6.019 | Гайка | |
| 11 | 50-1002073 | Шайба | |
| 12 | 4598166068 | Шайба 12ОТ | |
| 13 | БолтМ12-6gх35.88.35.019 | Болт | |
| 14 | SPA/S-1650 | Ремень | |
| 15 | 364-8114011 | Пластина | |
| 16 | 015200 | Компрессор | |
| 17 | БолтМ10-6gх30.88.35.019 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
