Каталог запасных частей к технике: МТЗ БЕЛАРУС-1502. Крылья
1
2
2
3
4
4
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
23
23
24
24
24
24
25
25
26
26
27
28
28
29
29
30
31
32
33
34

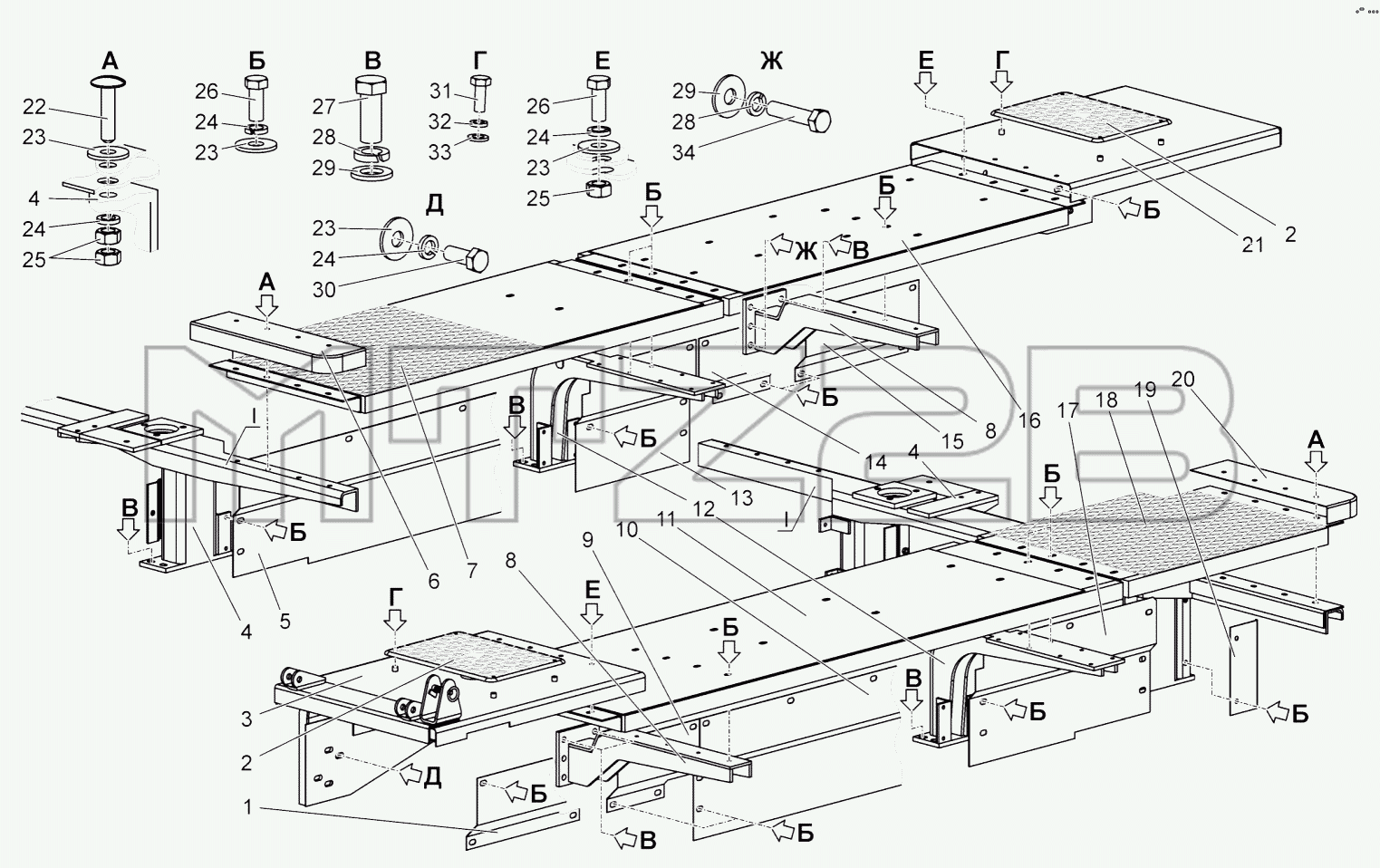

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1502-8403010 | 1502-8403010 | Крылья | |
| 1 | 2103-8403018 | Зашивка | |
| 2 | 2102-8403161 | Решетка | |
| 3 | 1502-8403365-01 | Крыло | |
| 4 | 1502-8403340 | Опора | |
| 5 | 2103-8403320 | Зашивка | |
| 6 | 1502-8403011-01 | Закрылок | |
| 7 | 2103-8403240 | Крыло | |
| 8 | 2103-8403310 | Кронштейн | |
| 9 | 2103-8403017 | Зашивка | |
| 10 | 2103-8403330 | Зашивка | |
| 11 | 2103-8403270 | Крыло | |
| 12 | 2103-8403300 | Кронштейн | |
| 13 | 2103-8403019 | Зашивка | |
| 14 | 2103-8403017-01 | Зашивка | |
| 15 | 2103-8403018-01 | Зашивка | |
| 16 | 2103-8403255 | Крыло | |
| 17 | 2103-8403014 | Зашивка | |
| 18 | 2103-8403280 | Крыло | |
| 19 | 1502-8403341 | Зашивка | |
| 20 | 1502-8403011 | Закрылок | |
| 21 | 1502-8403365 | Крыло | |
| 22 | 2103-8403006 | Винт | |
| 23 | ШайбаС8.01.019 | Шайба | |
| 24 | 4598166046 | Шайба 8Т | |
| 25 | ГайкаМ8-6Н.6.019 | Гайка | |
| 26 | БолтМ8-6gх16.88.35.019 | Болт | |
| 27 | БолтМ12-6gх30.88.35.019 | Болт | |
| 28 | 4598166068 | Шайба 12ОТ | |
| 29 | ШайбаС.12.01.019 | Шайба С.12.01.019 | |
| 30 | БолтМ8-6gх20.88.35.019 | Болт | |
| 31 | БолтМ6-6gх16.88.35.019 | Болт | |
| 32 | 4598166045 | Шайба 6Т | |
| 33 | ШайбаС.6.01.019 | Шайба С.6.01.019 | |
| 34 | БолтМ12-6gх55.109.40Х.019 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
