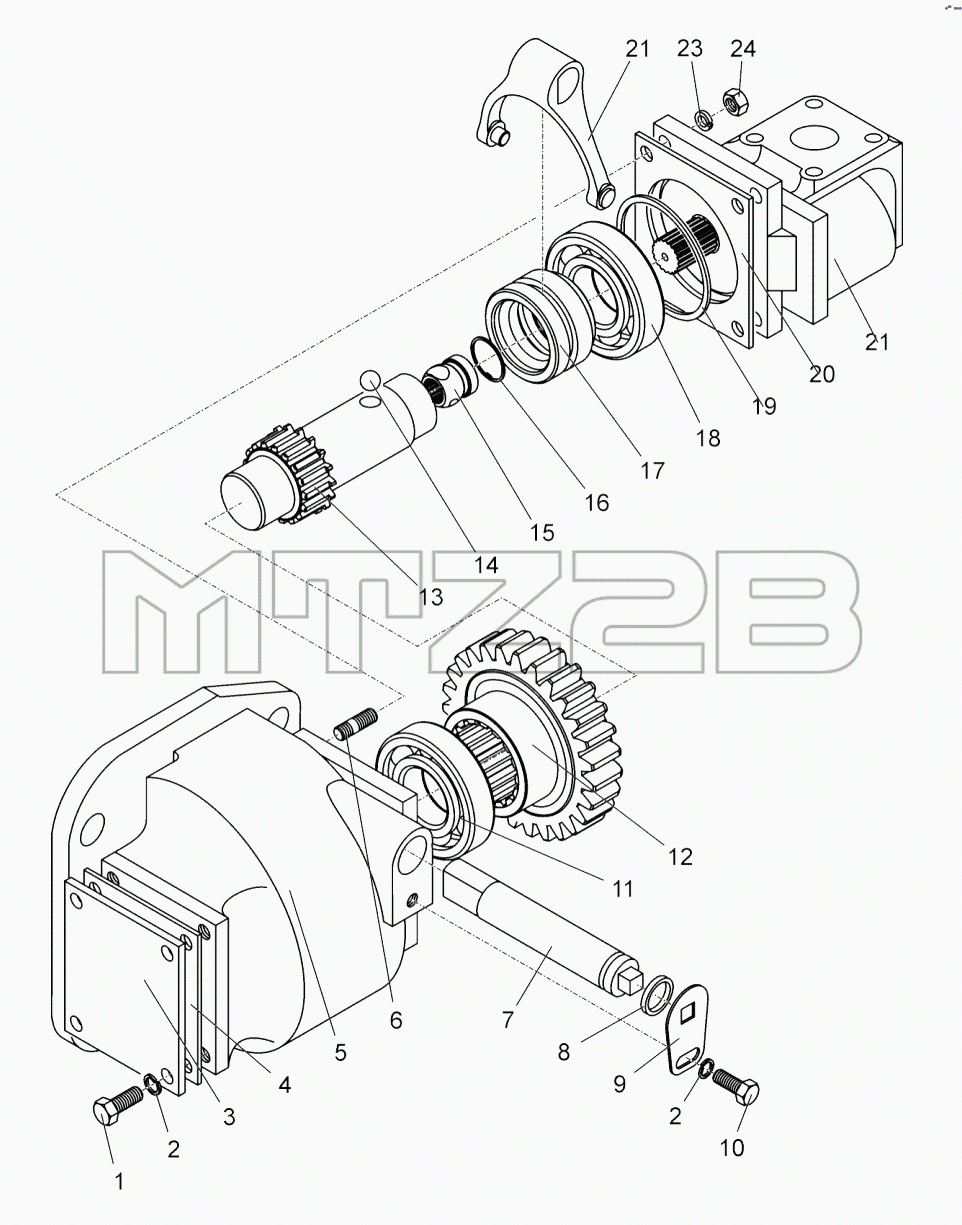

Каталог запасных частей к технике: МТЗ БЕЛАРУС-1502. Привод насоса. Вал
1502-4617110
1502-4617115СБ
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
21
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1502-4617110 | 1502-4617110 | Привод насоса | |
| 1502-4617115СБ | 1502-4617115СБ | Вал | |
| 1 | БолтМ8-6gх20.88.35.019 | Болт | |
| 2 | 4598166046 | Шайба 8Т | |
| 3 | 100-4617122 | Крышка привода | |
| 4 | 36-1022054-А | Прокладка | |
| 5 | 100-4617111 | Корпус | |
| 6 | ШпилькаМ10-3р/6gх35.66.019 | Шпилька М10-3р/6gх35.66.019 | |
| 7 | 100-4617118 | Ось | |
| 8 | Кольцо013-017-25-1-4 | Кольцо 013-017-25-1-4 | |
| 9 | 100-4617119 | Пластина | |
| 10 | БолтМ8-6gх16.88.35.019 | Болт | |
| 11 | Подшипник210АУШ1 | Подшипник | |
| 12 | 100-4617117 | Колесо зубчатое | |
| 13 | 100-4617112-Б | Вал | |
| 14 | Шарик11,112-100 | Шарик | |
| 15 | 100-4617114 | Втулка | |
| 16 | КольцоС40 | Кольцо С40 | |
| 17 | 100-4617113 | Муфта | |
| 18 | Подшипник210А | Подшипник | |
| 18 | Подшипник210АУШ1 | Подшипник | |
| 19 | 100-4617121 | Кольцо | |
| 20 | 50-1022062-Б1 | Прокладка | |
| 21 | НШ40Д-4 | Насос шестеренный | |
| 22 | Вилка | Вилка | |
| 23 | 4598166067 | Шайба 10ОТ | |
| 24 | ГайкаМ10-6Н.6.019 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
