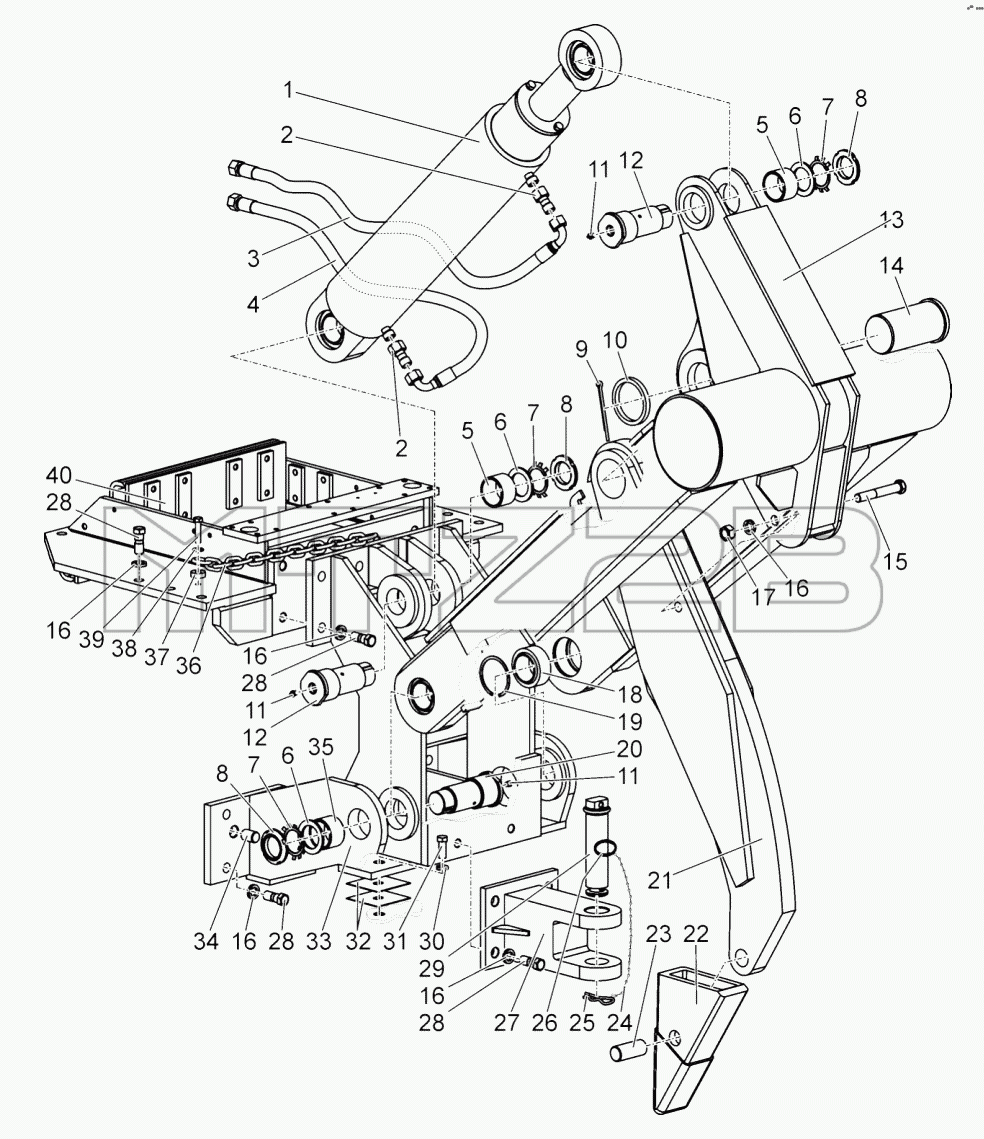

Каталог запасных частей к технике: МТЗ БЕЛАРУС-1502. Устройство тягово-сцепное. Кронштейн задний. Рыхлитель
1
2
2
3
4
5
5
6
6
6
7
7
7
8
8
8
9
10
11
11
11
12
12
13
14
15
16
16
16
16
16
17
18
19
20
21
22
23
24
25
26
27
28
28
28
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1502-2707010 | 1502-2707010 | Устройство тягово-сцепное | |
| 1502-2707015 | 1502-2707015 | Кронштейн задний | |
| 1502-2707020 | 1502-2707020 | Устройство тягово-сцепное | |
| 1502-7013000 | 1502-7013000 | Рыхлитель | |
| 1 | ГГЦ140.004.000-04 | Гидроцилиндр | |
| 2 | 1502-4600320 | Патрубок | |
| 3 | 952-4607140-05 | Рукав высокого давления | |
| 4 | 952-4607140-06 | Рукав высокого давления ф16х2 | |
| 5 | 1502-7013002 | Втулка | |
| 6 | 1502-7013004 | Шайба | |
| 7 | 1502-7013006 | Шайба | |
| 8 | 1502-7013003 | Гайка | |
| 9 | Шплинт8х100.019 | Шплинт | |
| 10 | 1502-7013008 | Шайба | |
| 11 | Масленка1.2.Ц6 | Масленка 1.2.Ц6 | |
| 12 | 1502-7013001 | Палец | |
| 13 | 1502-7013010 | Рама | |
| 14 | ДМ-35.20.021 | Палец | |
| 15 | 1502-7013007 | Болт | |
| 16 | 4598166072 | Шайба 20ОТ | |
| 17 | ГайкаМ20-6Н.6.019 | Гайка | |
| 18 | ПодшипникШСЛ60 | Подшипник | |
| 19 | Кольцо2С90 | Кольцо | |
| 20 | 1502-7013001-01 | Палец | |
| 21 | 1502-7013005 | Зуб | |
| 22 | ЛД-30.00.120 | Наконечник | |
| 23 | ЛД-30.00.007 | Штифт | |
| 24 | 70-4235035 | Цепочка | |
| 25 | 1321-2707042 | Шплинт | |
| 26 | А61.03.002 | Кольцо | |
| 27 | 1502-2707025 | Вилка | |
| 28 | 680-2707024 | Болт | |
| 29 | 3522-2707141 | Шкворень | |
| 30 | 4598166070 | Шайба 16ОТ | |
| 31 | БолтМ16-6gх40.109.40Х.019 | Болт | |
| 32 | 1502-2707011 | Пластина | |
| 33 | 1502-2707050 | Кронштейн | |
| 34 | 85-4619017-01 | Штифт | |
| 35 | 1502-7013002-01 | Втулка | |
| 36 | Цепь2-8х34 | Цепь | |
| 37 | 1502-7013009 | Шайба | |
| 38 | ШайбаС.12.01.019 | Шайба С.12.01.019 | |
| 39 | БолтМ12-6gх50.109.40Х.019 | Болт | |
| 40 | 1502-2707100 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
