Каталог запчастей МТЗ и ММЗ

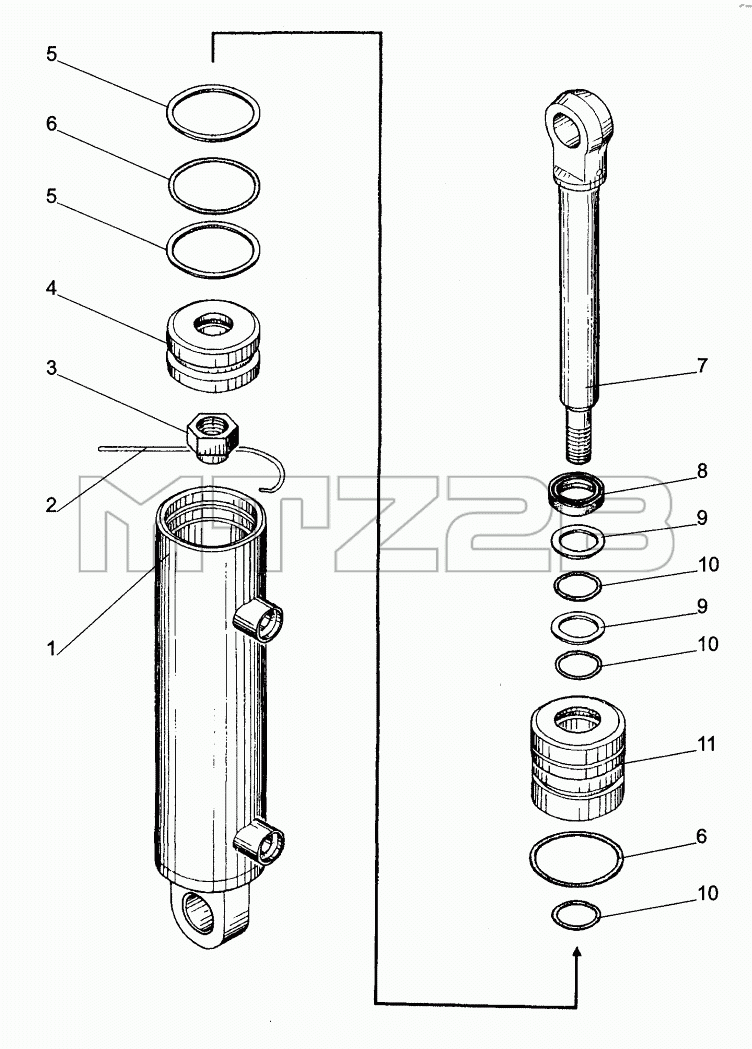

Каталог запасных частей к технике: МТЗ БЕЛАРУС 320. Гидроцилиндр Ц50х120.010;Steering cylinder С50х120.010
1
2
3
4
5
5
6
6
7
8
9
9
10
10
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| С50х120.010 | С50х120.010 | Гидроцилиндр в сборе | |
| 1 | С50х120.030 | Корпус | |
| 2 | С50х120.012 | Шплинт | |
| 3 | С40х70.013 | Гайка | |
| 4 | С50х70.040 | Поршень | |
| 5 | С40х70.042-01 | Кольцо защитное | |
| 6 | 042-050-46-2-2 | Кольцо | |
| 7 | С50х120.060 | Шток | |
| 8 | С40х70.055 | Манжета | |
| 9 | С40х70.052 | Кольцо | |
| 10 | 020-025-30-2-2 | Кольцо | |
| 11 | С50х120.050 | Крышка передняя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
