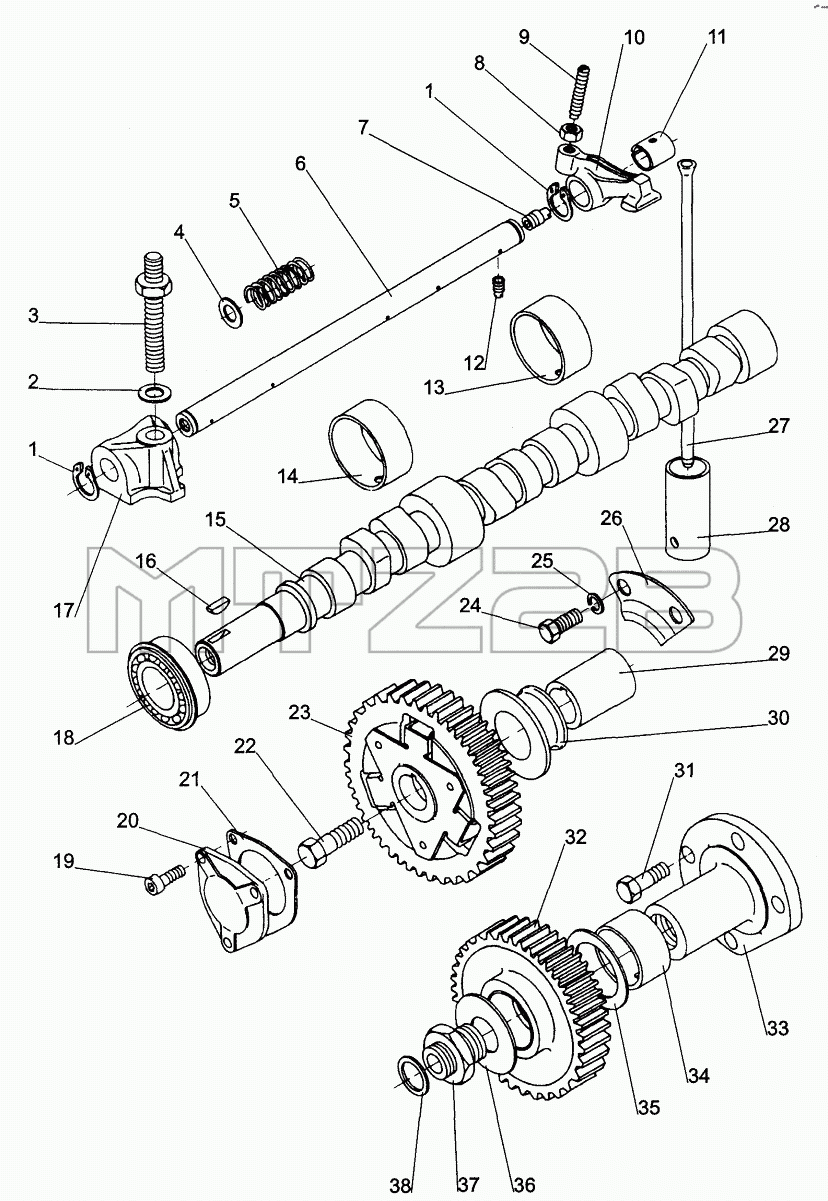

Каталог запасных частей к технике: МТЗ БЕЛАРУС 320. Механизм распределительный;Timing Gear
BV4330046
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| BV4330046 | BV4330046 | Группа оси коромысел | |
| 1 | 9.1240.006 | Кольцо стопорное | |
| 2 | 9.7625.125 | Шайба | |
| 3 | 104.9865.145 | Болт оси коромысел | |
| 4 | 104.7701.148 | Шайба | |
| 5 | 104.5615.009 | Пружина оси коромысел | |
| 6 | 104.6045.074 | Палец коромысел | |
| 7 | 9.9765.009 | Болт | |
| 8 | 9.3240.008 | Гайка | |
| 9 | 500.9850.048 | Шпилька | |
| 10 | 104.1541.113 | Коромысло клапана со втулкой | |
| 11 | 104.1580.150 | Втулка | |
| 12 | 104.9765.133 | Болт | |
| 13 | 104.1580.147 | Втулка | |
| 14 | 104.1580.148 | Втулка | |
| 15 | 104.1011.153 | Вал кулачковый | |
| 16 | 9.2280.044 | Шпонка | |
| 17 | 104.8615.095 | Стойка оси коромысел | |
| 18 | 104.3001.065 | Подшипник | |
| 19 | 9.9730.107 | Болт | |
| 20 | 625.2615.040 | Крышка передняя | |
| 21 | 625.4431.070 | Уплотнение | |
| 22 | 104.1780.104 | Болт | |
| 23 | 104.7362.234 | Регулятор | |
| 24 | 9.1770.002 | Болт | |
| 25 | 9.7565.007 | Шайба пружинная | |
| 26 | 104.6275.120 | Плита направляющая | |
| 27 | 104.1410.090 | Штанга подъемная | |
| 28 | 104.7215.067 | Толкатель клапана | |
| 29 | 104.3495.046 | Втулка распорная | |
| 30 | 104.2086.122 | Обойма регулятора | |
| 31 | 9.9732.074 | Болт | |
| 32 | 104.4936.165 | Шестерня в сборе | |
| 33 | 104.6130.099 | Палец шестерни | |
| 34 | 104.1580.154 | Втулка шестерни | |
| 35 | 104.1257.157 | Кольцо фрикционное | |
| 36 | 104.1257.156 | Кольцо фрикционное | |
| 37 | 104.9820.138 | Болт крепежный | |
| 38 | 9.1200.219 | Уплотнение |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
