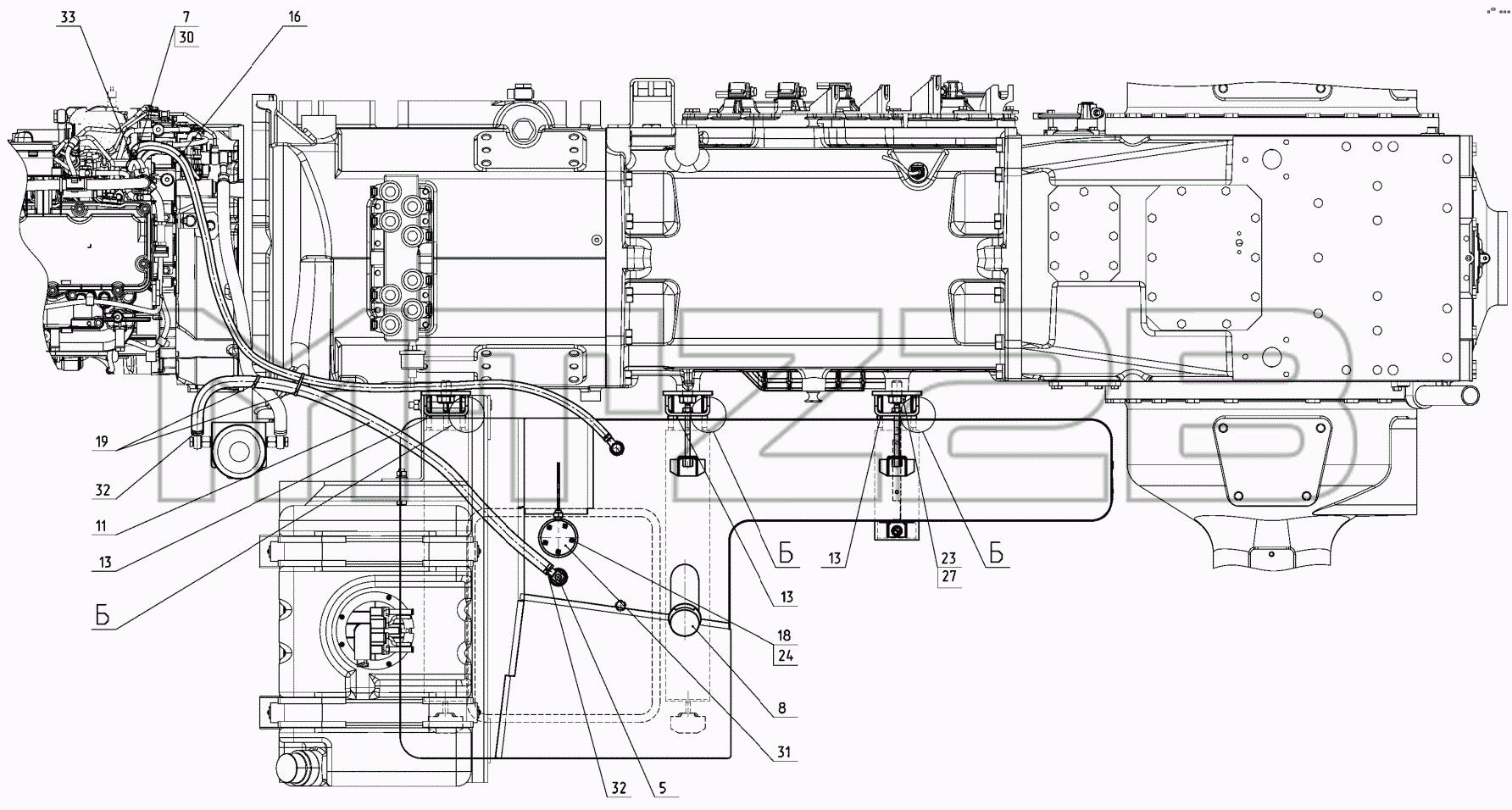

Каталог запасных частей к технике: МТЗ БЕЛАРУС 3522.5. Бак топливный
5
7
8
11
13
13
13
16
18
19
23
24
27
30
30
30
31
31
32
32
32
32
32
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3522.4-1101010 | Бак | |
| 2 | 3522.4-1101110 | Кронштейн | |
| 3 | 2522-1101130 | Кронштейн | |
| 4 | 2522-1101150 | Кронштейн | |
| 5 | 2522-1101370 | Топливозаборник | |
| 6 | 1221-1101530-01 | Топливозаборник | |
| 7 | Ф80-3407720 | Маслопровод | |
| 8 | 082-1103010 | Пробка | |
| 11 | 3022-1101002-03 | Топливопровод | |
| 12 | 2522-1101161 | Прокладка | |
| 13 | 2522-1101161-02 | Прокладка | |
| 15 | 1522-1101005 | Болт | |
| 16 | 920-1101162-08 | Трубка | |
| 17 | 200-3806026 | Прокладка | |
| 18 | 80-1101067 | Шайба | |
| 19 | 80-3723045-01 | Манжета | |
| 22 | Болт М10-6дх75.88.35.019 | Болт | |
| 23 | Болт М20-6дх45.88.35.019 | Болт | |
| 24 | Винт В.М5-6дх35.58.019 | Винт | |
| 25 | Гайка М10-6Н.6.019 | Гайка М10-6Н.6.019 | |
| 26 | Шайба 10 | Шайба 10 | |
| 27 | Шайба 20 | Шайба | |
| 30 | SCN227-P18-PM14 | Шайба | |
| 30 | Шайба 627 | Шайба | |
| 30 | Шайба М14 | Шайба | |
| 31 | ДОТ.740Ч-03 | Датчик | |
| 31 | ДУОТ.740Ч-03 | Датчик | |
| 32 | Хомут | Хомут | |
| 32 | Хомут | Хомут | |
| 33 | Хомут | Хомут | |
| 33 | Хомут | Хомут |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
