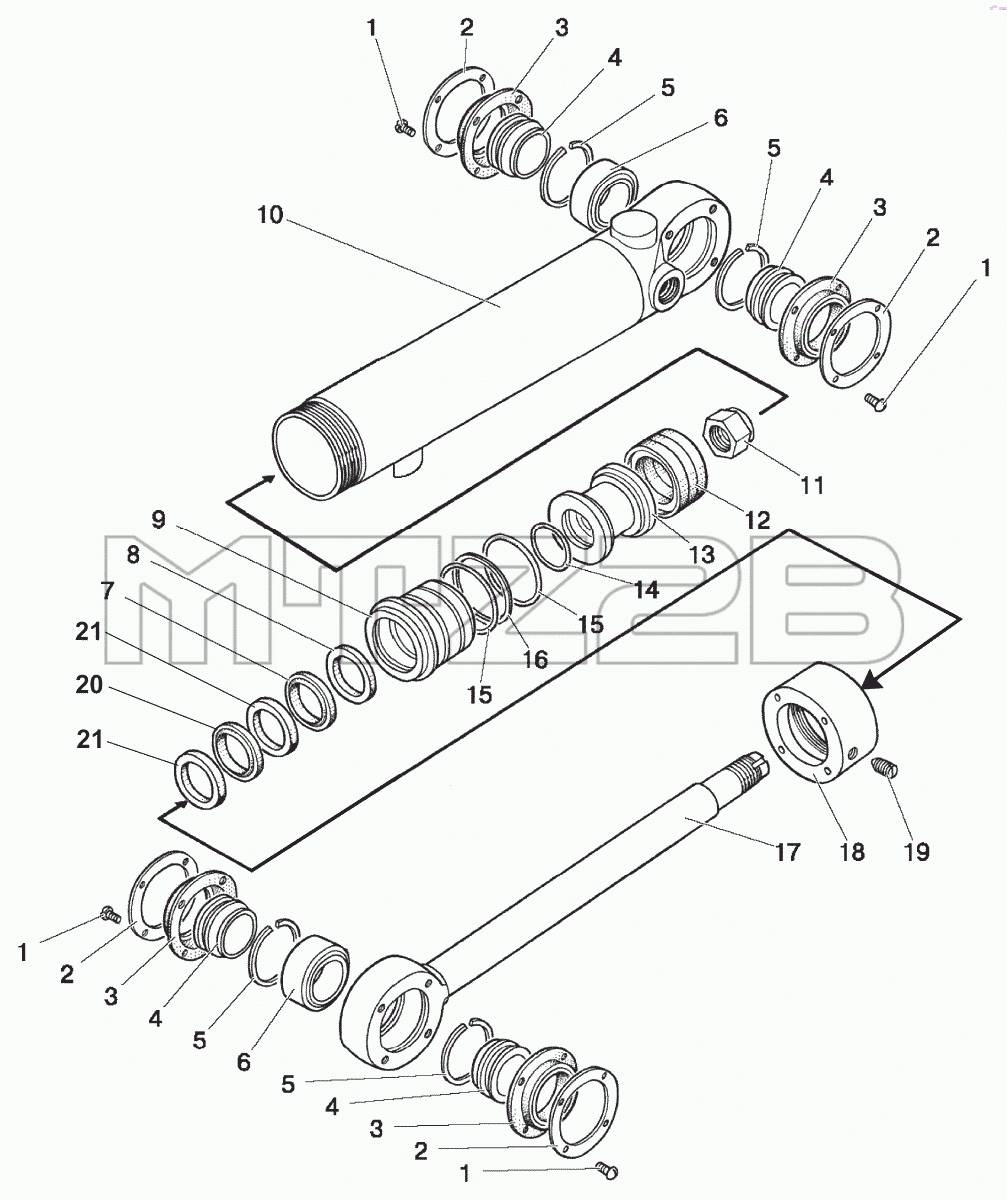

Каталог запасных частей к технике: МТЗ БЕЛАРУС 3522.5. Гидроцилиндр Ц63 (63x30-250)
1
1
1
1
2
2
2
2
3
3
3
3
4
4
4
4
5
5
5
5
6
6
7
7
8
8
9
10
11
12
12
13
14
15
15
16
16
17
18
19
20
20
21
21
21
21
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Ц63-3405115-А-03 | Ц63-3405115-А-03 | Гидроцилиндр | |
| 1 | ВМ5х10 | Винт | |
| 2 | 82.6-4713337 | Кольцо | |
| 3 | Ц63-3405134 | Чехол | |
| 4 | Ц63-3405127 | Втулка | |
| 5 | С47 | Кольцо | |
| 6 | ШС-30 | Подшипник | |
| 7 | WNP100300-Z201 30х38,6х5,3 | Грязесъёмник | |
| 7 | 24004799 PU6 30-38,6-6,5 | Манжета штока | |
| 8 | 24236861 Т20 30-38-5,7 | Уплотнение штока | |
| 8 | RSK100300-T46N 30х37,3х3,2 | Уплотнение штока | |
| 9 | Ц63-3405118-Б | Крышка передняя | |
| 10 | Ц63-3405120-03 | Корпус | |
| 11 | Ц50-3405222 | Гайка | |
| 12 | РСВ0В0630-NCRO 63х47х20,5 | Уплотнение поршня | |
| 12 | 24251803 L43 63-47-20,5 | Уплотнение поршня | |
| 13 | Ц63-3405123 | Поршень | |
| 14 | 030-034-25-1-4 | Кольцо | |
| 15 | 055-063-46-1-4 | Кольцо | |
| 16 | Ц63-3405128 | Кольцо защитное | |
| 16 | 82.6-4713327 | Кольцо защитное | |
| 17 | Ц63-3405121-01 | Шток | |
| 18 | Ц63-3405124 | Гайка накидная | |
| 19 | АМ8х10 | Винт | |
| 20 | 24223129 OMS-MR 30-37,3-3 | Уплотнение штока | |
| 20 | RU0100300-Z20 30х38х5,7 | Уплотнение штока | |
| 21 | 24226046 SB 30-33-5.5 | Направляющая штока | |
| 21 | GR30х33х5,5-С380 | Направляющая штока |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
