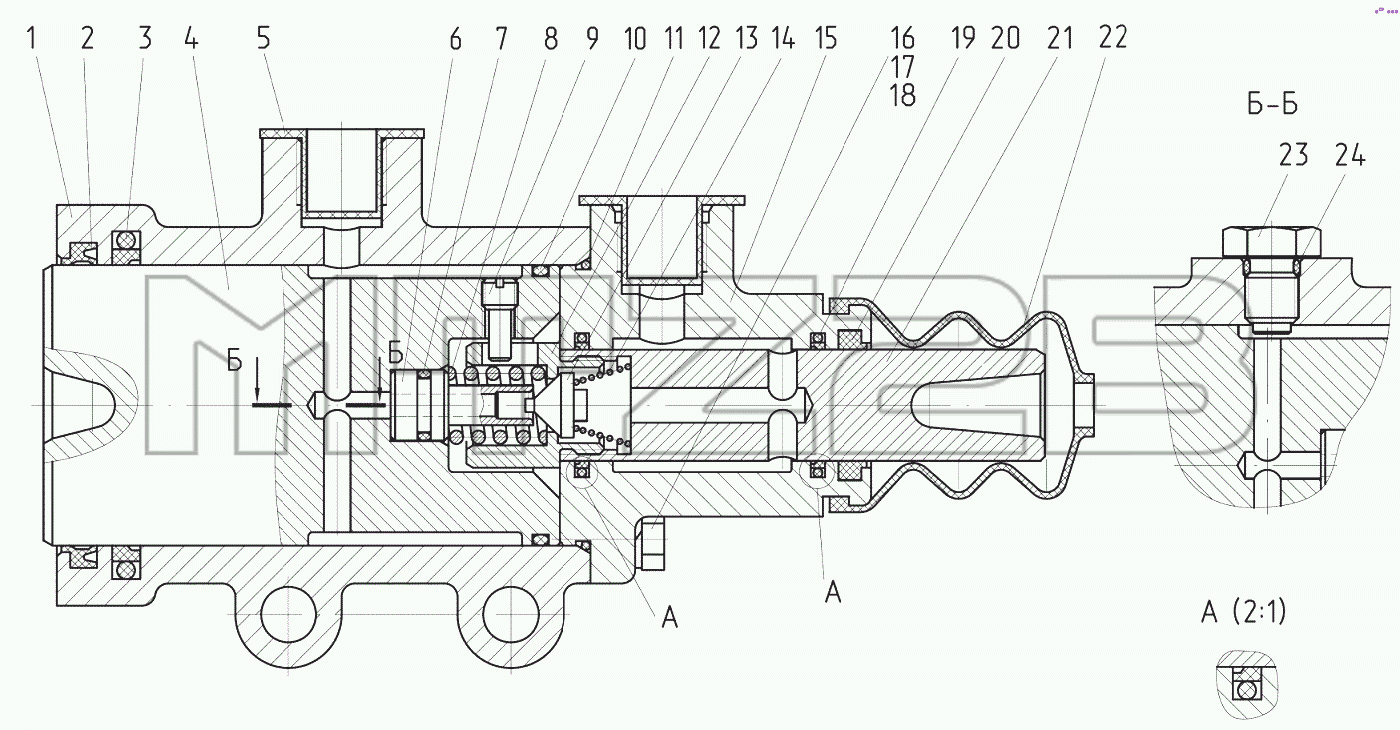

Каталог запасных частей к технике: МТЗ БЕЛАРУС 3522.5. Гидроусилитель
3522-1602510
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3522-1602510 | 3522-1602510 | Гидроусилитель | |
| 1 | 3522-1602511 | Корпус | |
| 2 | Scraper DA22 WD2200630-Z201 | Грязесъемник | |
| 3 | 24 190727 | Уплотнение штока | |
| 4 | 3522-1602524 | Поршень | |
| 5 | Р75-090А | Заглушка (технологическая) | |
| 6 | 2022-1602532 | Шток | |
| 7 | Кольцо 012-016-25-2-4 | Кольцо | |
| 8 | 2022-1602522 | Пружина | |
| 9 | 3522-1602518 | Винт стопорный | |
| 10 | 058-063-30-1-4 | Кольцо | |
| 11 | 061-065-25-2-2 | Кольцо | |
| 12 | 2022-1602554 | Шток | |
| 13 | 2022-1602516 | Клапан | |
| 14 | 2022-1602838 | Пружина | |
| 15 | 3522-1602512 | Крышка | |
| 16 | Болт M8-6gх25.88.35.019 | Болт | |
| 17 | Болт M8-6gх40.88.35.019 | Болт | |
| 18 | Шайба 8Т | Шайба 8Т | |
| 19 | 24 223123 | Уплотнение штока | |
| 20 | 24004792 | Манжета штока | |
| 21 | 2022-1602544 | Толкатель | |
| 22 | 142-1602543 | Чехол защитный | |
| 23 | 2022-1602517 | Болт стопорный | |
| 24 | Кольцо 009-012-19-1-4 | Кольцо |
