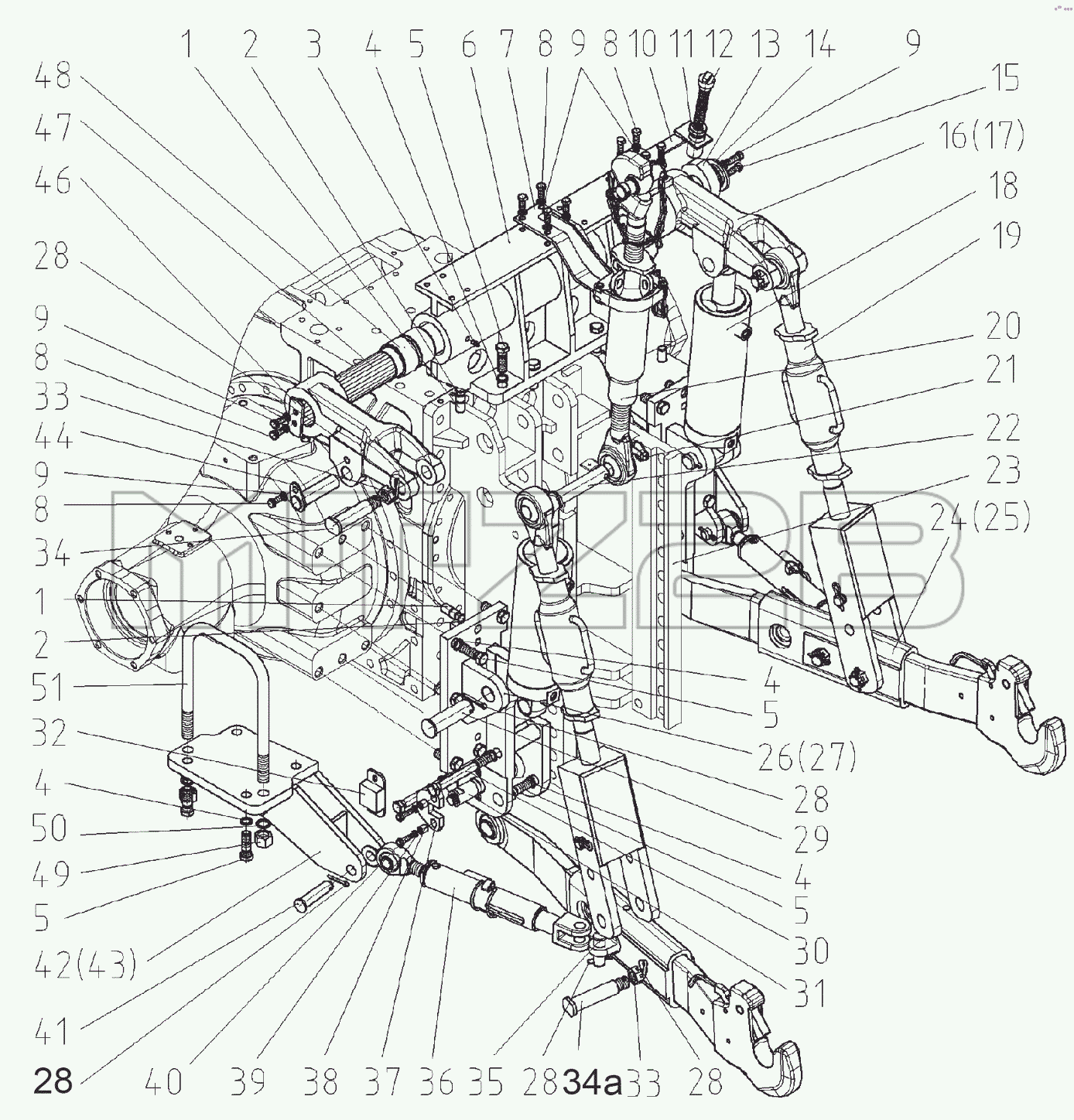

Каталог запасных частей к технике: МТЗ БЕЛАРУС 3522.5. Механизм задней навески
1
1
2
2
3
4
4
4
4
5
5
5
5
6
7
8
8
8
8
9
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
24
25
25
25
26
27
28
28
28
28
28
29
30
31
32
33
33
34
34а
35
36
37
38
39
40
41
42
43
44
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 50-4605027 | Штифт | |
| 2 | 54.38.619 | Кольцо | |
| 3 | Масленка 2.30.90. Ц6. хр. | Масленка | |
| 4 | Шайба 20 | Шайба | |
| 5 | 70-4605036 | Болт | |
| 6 | 2522-4605200 | Кронштейн | |
| 7 | 2522-4605470-А | Кронштейн | |
| 8 | Болт М12-6дх25.88.35.019 | Болт | |
| 9 | Шайба 12 | Шайба | |
| 10 | 2522-4605140 | Кронштейн | |
| 11 | 1522-4605149 | Гайка | |
| 12 | R917001941 | Датчик позиционный | |
| 13 | 2522-4605026 | Эксцентрик | |
| 14 | 2522-4605027 | Шайба | |
| 15 | Болт М12-6дх35.88.35.019 | Болт | |
| 16 | 2522-4605021-Б | Рычаг | |
| 17 | 2522-4605021-Б-01 | Рычаг | |
| 18 | 4600.05 | Цилиндр Ц110х56х250 | |
| 19 | 2522-4605060 | Раскос | |
| 20 | 2522-4605090 | Тяга верхняя | |
| 21 | А61.05.100-05 | Чека | |
| 22 | 2522-4605036 | Палец | |
| 23 | 2522-2707060 | Кронштейн | |
| 24 | 3522-4605030 | Тяга с захватом Walterscheid 4к | |
| 24 | 2522-4605030 | Тяга нижняя левая | |
| 24 | 2522-4605230 | Тяга с захватом МТЗ 3к | |
| 25 | 3522-4605035 | Тяга с захватом Walterscheid 4к | |
| 25 | 2522-4605035 | Тяга нижняя правая | |
| 25 | 2522-4605230-01 | Тяга с захватом МТЗ 3к | |
| 26 | 2522-4605015 | Кронштейн | |
| 27 | 2522-4605015-01 | Кронштейн | |
| 28 | Шплинт 5х45.019 | Шплинт | |
| 29 | 1522-4605009 | Палец | |
| 30 | 2522-4605028 | Болт | |
| 31 | R917000163 | Датчик силовой | |
| 32 | 1522-4605006 | Крышка | |
| 33 | А04.02.020 | Гайка | |
| 34 | 2522-4605008 | Палец | |
| 34а | 2522-4605008-01 | Палец | |
| 35 | 1522-4605121 | Палец | |
| 36 | 1522-46005120 | Стяжка | |
| 37 | 1522-4605701 | Скоба | |
| 38 | 1522-4605702 | Втулка | |
| 39 | Шайба 10 | Шайба 10 | |
| 40 | Винт М10-6gx35.58.019 | Винт | |
| 41 | 2522-4605121 | Палец | |
| 42 | 2522-4605160 | Кронштейн | |
| 43 | 2522-4605160-01 | Кронштейн | |
| 44 | 2522-4605235 | Палец | |
| 46 | 1522-4605024-Б | Шайба | |
| 47 | 2522-4605023 | Вал | |
| 48 | 2522-4605007 | Втулка | |
| 49 | 3522-4605269 | Гайка | |
| 50 | Шайба 24Т | Шайба | |
| 51 | 3522-4605268 | Стяжка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
