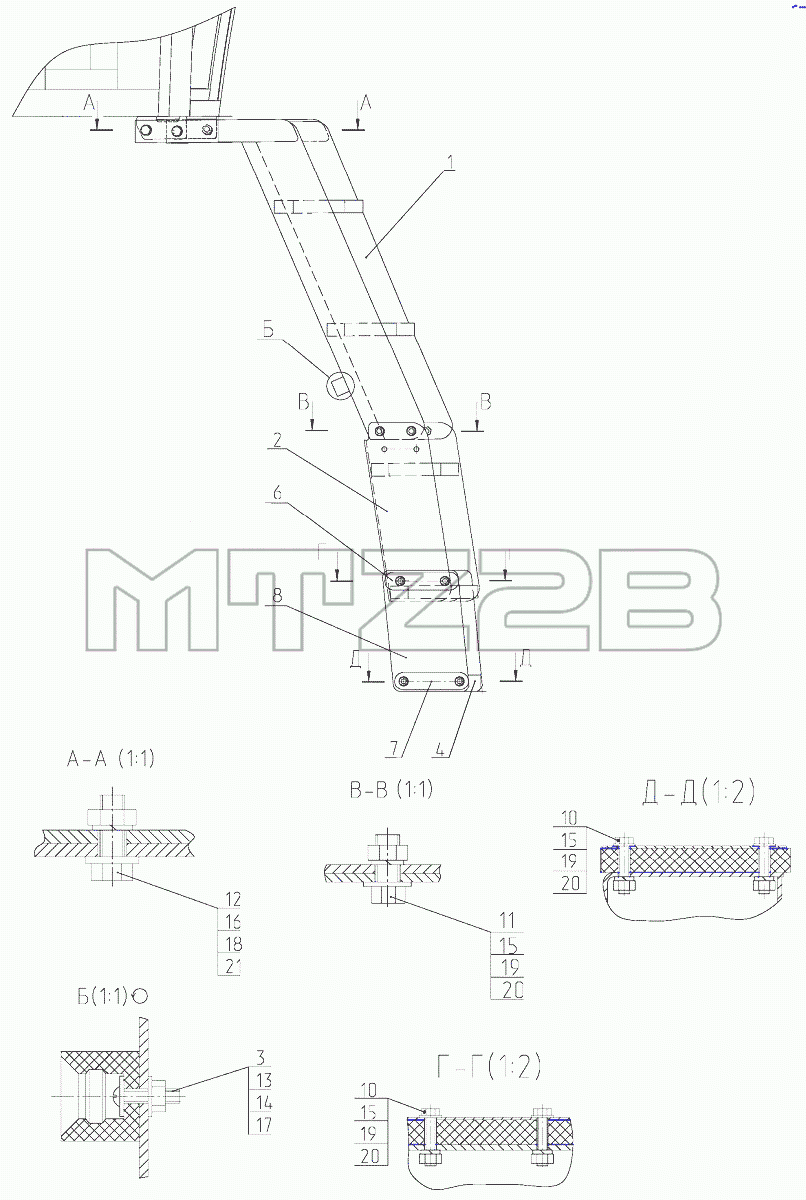

Каталог запасных частей к технике: МТЗ БЕЛАРУС 3522.5. Подножка
3522.5-8405005
3522.5-8405005
3522.5-8405005
1
2
3
4
6
7
8
10
10
11
12
13
14
15
15
15
16
17
18
19
19
19
20
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3522.5-8405005 | 3522.5-8405005 | Подножка | |
| 1 | 2522-8405010-Б | Подножка | |
| 2 | 3522.5-8405020-Б | Подножка | |
| 3 | 85-8402070 | Обойма | |
| 4 | 3522-8405140 | Ступенька | |
| 6 | 3522-8405102 | Пластина | |
| 7 | 3522-8405103 | Пластина | |
| 8 | 3522-8405136 | Боковина | |
| 10 | Болт М10-6дх45.88.35.019 | Болт | |
| 11 | Болт М10-6дх25.88.35.019 | Болт | |
| 12 | Болт М12-6дх35.88.35.019 | Болт | |
| 13 | Винт В.М6-6дх25.58.019 | Винт | |
| 14 | Гайка М6-6Н.6.019 | Гайка М6-6Н.6.019 | |
| 15 | Гайка М10-6Н.6.019 | Гайка М10-6Н.6.019 | |
| 16 | Гайка М12-6Н.6.019 | Гайка | |
| 17 | Шайба С 6.01.019 | Шайба | |
| 18 | Шайба С 12.01.019 | Шайба | |
| 19 | Шайба С.10.01.019 | Шайба С.10.01.019 | |
| 20 | Шайба 10 | Шайба 10 | |
| 21 | Шайба 12 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
