Каталог запчастей МТЗ и ММЗ

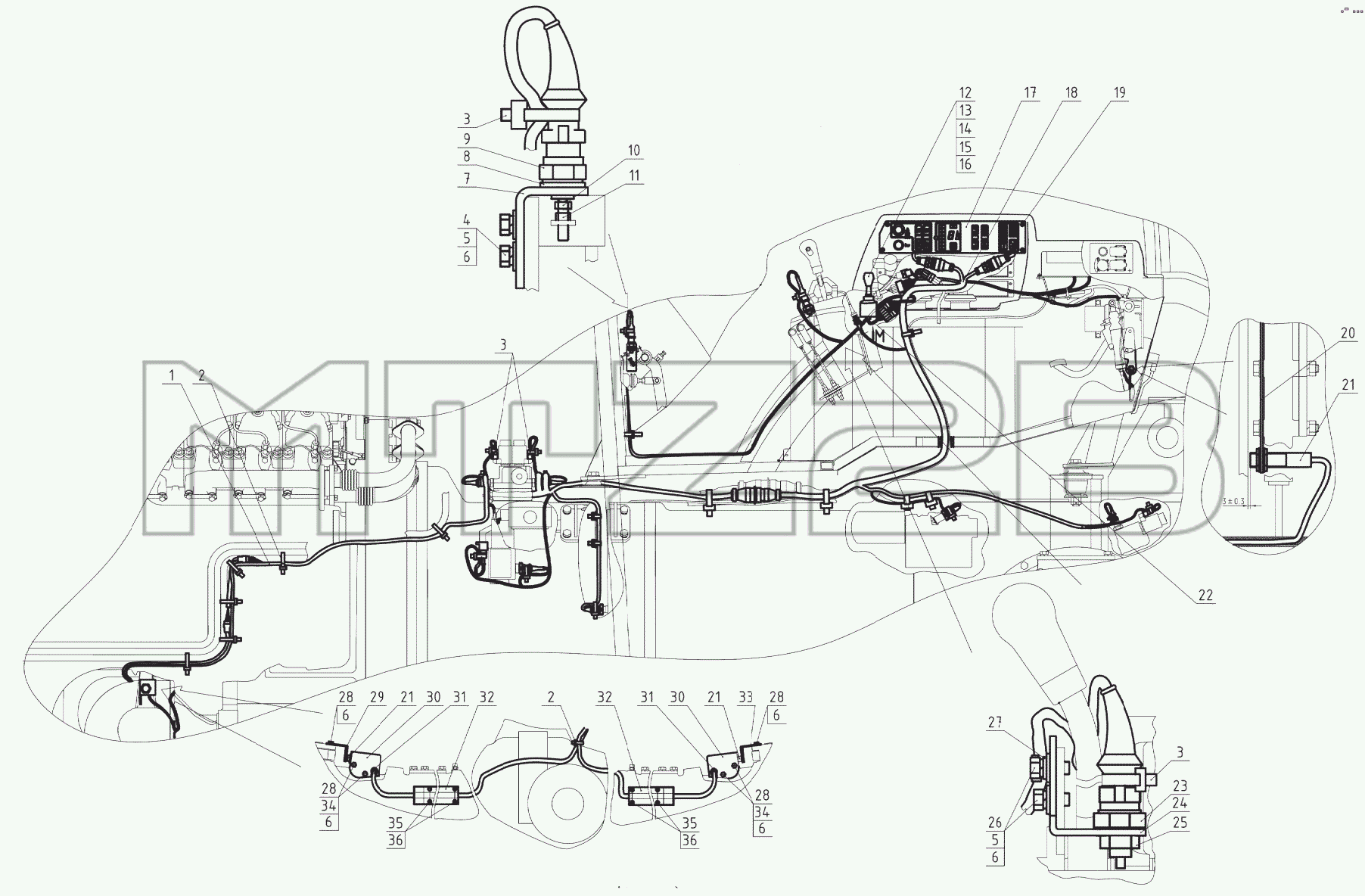

Каталог запасных частей к технике: МТЗ БЕЛАРУС 3522.5. Управление трансмиссией
3522-8700250
1
2
2
3
3
3
4
5
5
6
6
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
22
23
24
25
26
27
28
28
28
28
29
30
30
31
31
32
32
33
34
34
35
35
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3522-8700250 | 3522-8700250 | Управление трансмиссией | |
| 1 | 3022-3724835-Д | Жгут | |
| 2 | 80-3723045-01 | Манжета | |
| 3 | 80-3723045 | Манжета | |
| 4 | 911031 | Болт М8-6gх20.88.35.019 | |
| 5 | 916089 | Шайба С8.01.019 | |
| 6 | 916009 | Шайба 8Т | |
| 7 | 2102-8700713 | Кронштейн | |
| 8 | 916069 | Шайба С16.01.019 | |
| 9 | 3710.70 | Выключатель блокировки пуска | |
| 10 | 911008 | Болт М6-6gх25.88.35.019 | |
| 11 | 913011 | Гайка М6-6Н.6.019 | |
| 12 | 3761.054 | Джойстик WET1234DFW (034229) | |
| 13 | 3761.055 | Чехол 121030-0805 (093806) | |
| 14 | 912130 | Винт В.М4-6gх20.58.019 | |
| 15 | 916035 | Шайба С4.01.019 | |
| 16 | 916003 | Шайба 4 | |
| 17 | 8700250.4 | Блок электронный КЭСУ | |
| 18 | 3022-3724825-Г | Жгут | |
| 19 | 912081 | Винт В.М6-6gх20.58.019 | |
| 20 | 3522-8700252 | Кронштейн | |
| 21 | 8700250.3 | Датчик положения бесконтактный | |
| 22 | 3022-8700826 | Жгут | |
| 23 | 3710.435 | Выключатель ВК 12-21 | |
| 24 | 2522-8700411 | Кронштейн | |
| 25 | 913058 | Гайка М14х1,5-6Н.04.019 | |
| 26 | 911028 | Болт М8-6gх14.88.35.019 | |
| 27 | 50-3723021 | Скоба | |
| 28 | 911029 | Болт М8-6gх16.88.35.019 | |
| 29 | 3522-8700026 | Кронштейн | |
| 30 | 3522-8700027 | Кожух | |
| 31 | 70-3723042-01 | Втулка | |
| 32 | 3522-8700028 | Пластина | |
| 33 | 3522-8700131 | Кронштейн | |
| 34 | 916049 | Шайба С8.01.019 | |
| 35 | 911000 | Болт М6-6gх12.88.019 | |
| 36 | 916007 | Шайба 6Т |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
