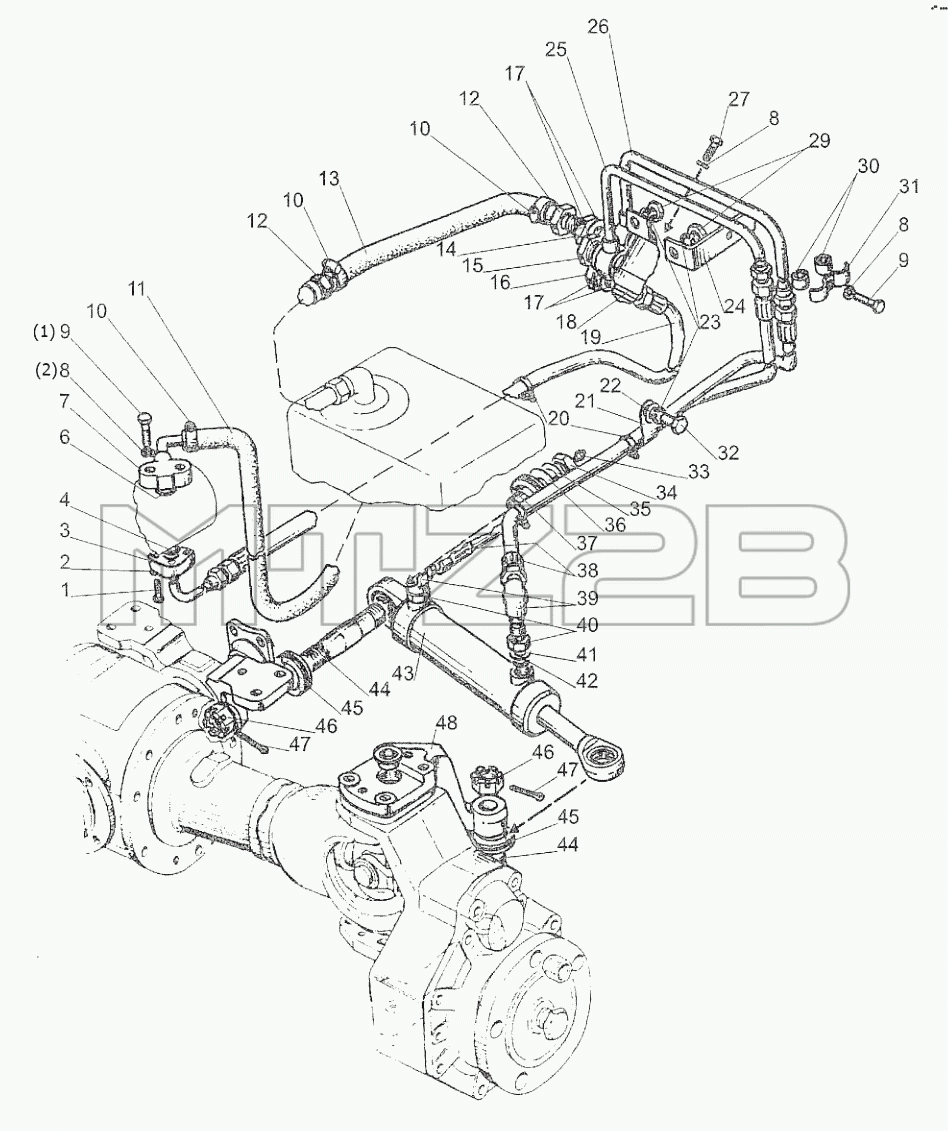

Каталог запасных частей к технике: МТЗ Беларус-422.1. Управление рулевое гидрообъемное
1
1
2
2
3
3
4
6
7
8
8
8
9
9
10
10
10
11
12
12
13
14
15
17
17
18
18
18
19
20
21
22
23
24
25
26
27
29
30
31
32
33
34
35
36
37
37
38
38
39
39
40
41
42
43
43
44
44
44
45
45
46
46
46
47
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 325-3400010-01 | 325-3400010-01 | Управление рулевое | |
| 325-3400010-02 | 325-3400010-02 | Управление рулевое с прин.вкл.ПВМ | |
| 1 | М6-6gх30.88.35.019 | Болт ГОСТ 7796-70 | |
| 2 | 6Т | Шайба | |
| 3 | 320-3407010-Б | Маслопровод нагнетательный | |
| 3 | 320.6-3407050 | Маслопровод нагнетательный | |
| 4 | 021-025-25-1-4 | Кольцо | |
| 6 | 024-028-25-1-4 | Кольцо | |
| 7 | 320-3407045-Б | Маслопровод всасывающий | |
| 8 | 8Т | Шайба | |
| 9 | М8-6gх35.88.35.019 | Болт | |
| 10 | TORRO16-25/9-C6W | Хомут | |
| 11 | 587.421.1-3407005 | Шланг | |
| 12 | 225-3407020 | Патрубок сливной | |
| 13 | 320-3407002 | Шланг | |
| 14 | Ф80-3407134 | Штуцер | |
| 15 | 85-3407105 | Болт | |
| 17 | Ф80-3407157 | Шайба | |
| 18 | OSPC50ON150-1149 | Насос-дозатор | |
| 18 | SUB50-90-150-1 | Насос-дозатор | |
| 18 | LAGC50-10/150-90M01-100S100ON | Насос-дозатор | |
| 19 | 100-4607140-01 | Рукав высокого давления | |
| 20 | 80-3723045-01 | Манжета | |
| 21 | 70-4802043 | Кляммер | |
| 22 | С12.01.019 | Шайба | |
| 23 | 12.ОТ | Шайба | |
| 24 | 225-3407004 | Кронштейн | |
| 25 | 225-3407030-01 | Маслопровод цилиндра | |
| 26 | 225-3407030 | Маслопровод цилиндра | |
| 27 | М8-6gх35.88.35.019 | Болт | |
| 29 | М12-6Н.6.019 | Гайка | |
| 30 | 70-3506027 | Втулка | |
| 31 | 70-3407146 | Планка | |
| 32 | М12-6gх20.88.35.019 | Болт ГОСТ 7796-70 | |
| 33 | 1.1.Ц9.хр | Масленка | |
| 34 | М20х1,5-6Н.04.019 | Гайка | |
| 35 | Ф80-3405103 | Шайба стопорная | |
| 36 | 85-3401176-01 | Шайба | |
| 37 | 210-3000023 | Втулка | |
| 37 | Ф80-3405102-В | Втулка | |
| 38 | 952-3407100-10 | Рукав высокого давления | |
| 38 | 952-34071006-17 | Рукав высокого давления | |
| 39 | 320.6-3407011 | Штуцер | |
| 39 | 320-4607171 | Угольник ввертной | |
| 40 | 082-4607124 | Гайка | |
| 41 | 082-4607118 | Шайба | |
| 42 | 011-015-25-2-4 | Кольцо | |
| 43 | Ц40x160.010 | Гидроцилиндр | |
| 43 | Ц50-3405215-А | Гидроцилиндр | |
| 44 | 102-3405103 | Палец | |
| 44 | 220-3000021-Б | Палец | |
| 45 | 320-3407004 | Втулка | |
| 46 | 70-3003032 | Гайка | |
| 46 | 70-4605316 | Гайка упорная | |
| 47 | 4х36.019 | Шплинт | |
| 48 | 220-2301036-Б | Рычаг |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
