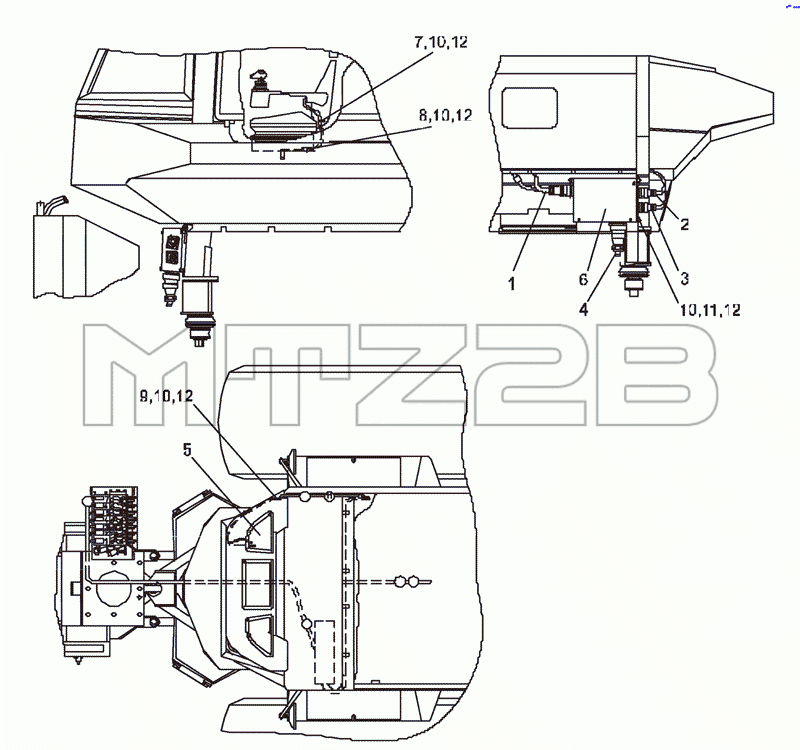

Каталог запасных частей к технике: МТЗ МЛ-131. Электрооборудование манипулятора
МЛ131-3700040
1
2
3
4
5
6
7
8
9
10
10
10
10
11
12
12
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| МЛ131-3700040 | МЛ131-3700040 | Электрооборудование манипулятора | |
| 1 | МЛ131-3724500 | Жгут 500 | |
| 2 | МЛ131-3724530 | Жгут 513 | |
| 3 | МЛ131-3724540 | Жгут 514 | |
| 4 | МЛ131-3724550 | Жгут 515 | |
| 5 | МЛ131-3831010 | Панель управления | |
| 6 | МЛ131-3831425 | Блок коммутации | |
| 7 | 52.98710-03 | Хомутик | |
| 8 | 52.98710-05 | Хомутик | |
| 9 | 52.98710-07 | Хомутик | |
| 10 | M6-6gx12.88.35.019 | Болт | |
| 11 | С.6.01.019 | Шайба | |
| 12 | 4598166045 | Шайба 6Т |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
