Каталог запчастей МТЗ и ММЗ

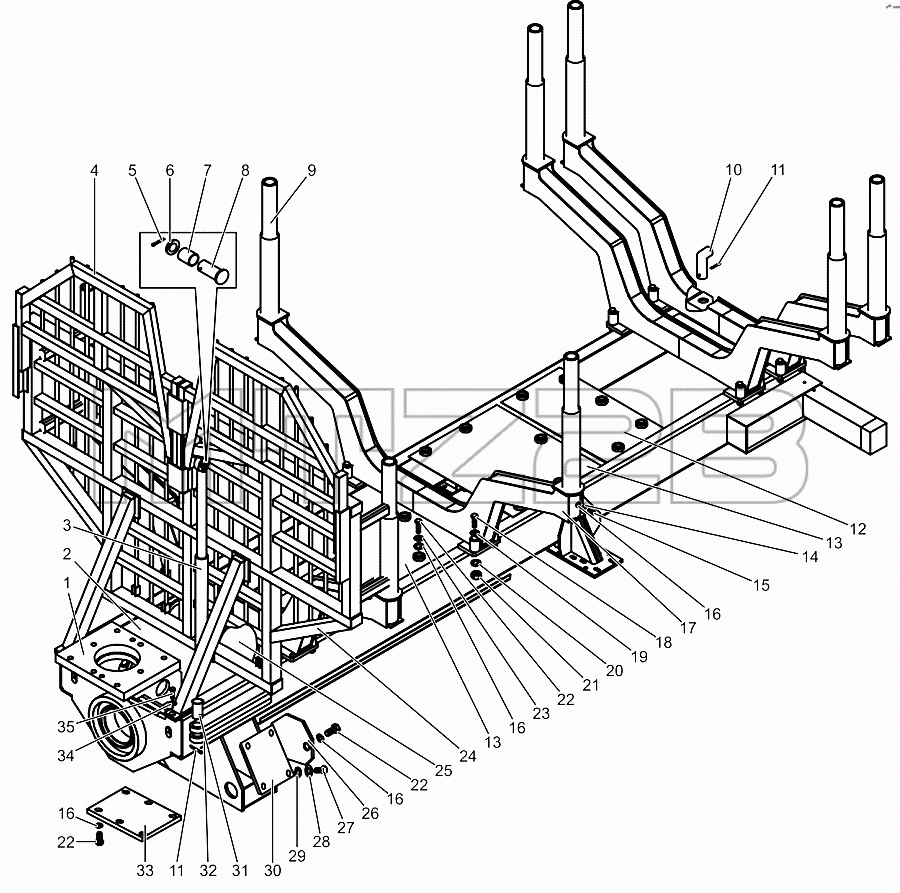

Каталог запасных частей к технике: МТЗ МЛПТ-344. Рама задняя
1
2
3
4
5
6
7
8
9
10
11
11
12
13
13
14
15
16
16
16
16
17
18
19
20
21
22
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 344-2705240 | 344-2705240 | Рама задняя | |
| 1 | 344-2705250 | Рама задняя | |
| 2 | 344-2705241 | Крышка передняя | |
| 3 | 50-32-320-07 | Гидроцилиндр КГЦМ | |
| 4 | 344-2705320 | Ограждение подъемное | |
| 5 | 5x36.019 | Шплинт | |
| 6 | 344-2705247 | Шайба | |
| 7 | 344-2705246 | Втулка | |
| 8 | 344-2705244 | Палец | |
| 9 | 344-2705315 | Коник | |
| 10 | 50-4605079-Б | Шкворень | |
| 11 | А61.07.001 | Шплинт | |
| 12 | 344-2705275 | Крышка задняя | |
| 13 | 344-2705270 | Крышка средняя | |
| 14 | С.10.01.019 | Шайба | |
| 15 | М10-6gх35.88.35.019 | Болт | |
| 16 | 4598166067 | Шайба 10ОТ | |
| 17 | 344-2705300 | Поперечина | |
| 18 | ПМ10-2800267 | Болт | |
| 19 | С.20.01.019 | Шайба | |
| 20 | М20х1,5-6Н.6.019 | Гайка | |
| 21 | 4598166072 | Шайба 20ОТ | |
| 22 | М10-6gх20.88.35.019 | Болт | |
| 23 | С.10.01.019 | Шайба | |
| 24 | 344-2705280 | Ограждение с кониками | |
| 25 | 344-2705242 | Крышка ограждения | |
| 26 | 354М1-2705482 | Крышка поперечины | |
| 27 | М8-6gх16.88.35.019 | Болт | |
| 28 | С.8.01.019 | Шайба | |
| 29 | 4598166046 | Шайба 8Т | |
| 30 | 354М1-2705481 | Крышка кармана | |
| 31 | 344-2705248 | Палец | |
| 32 | 344-2705265 | Упор | |
| 33 | 364-2705260 | Крышка | |
| 34 | 4598166070 | Шайба 16ОТ | |
| 35 | М16-6gх32.88.35.019 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
