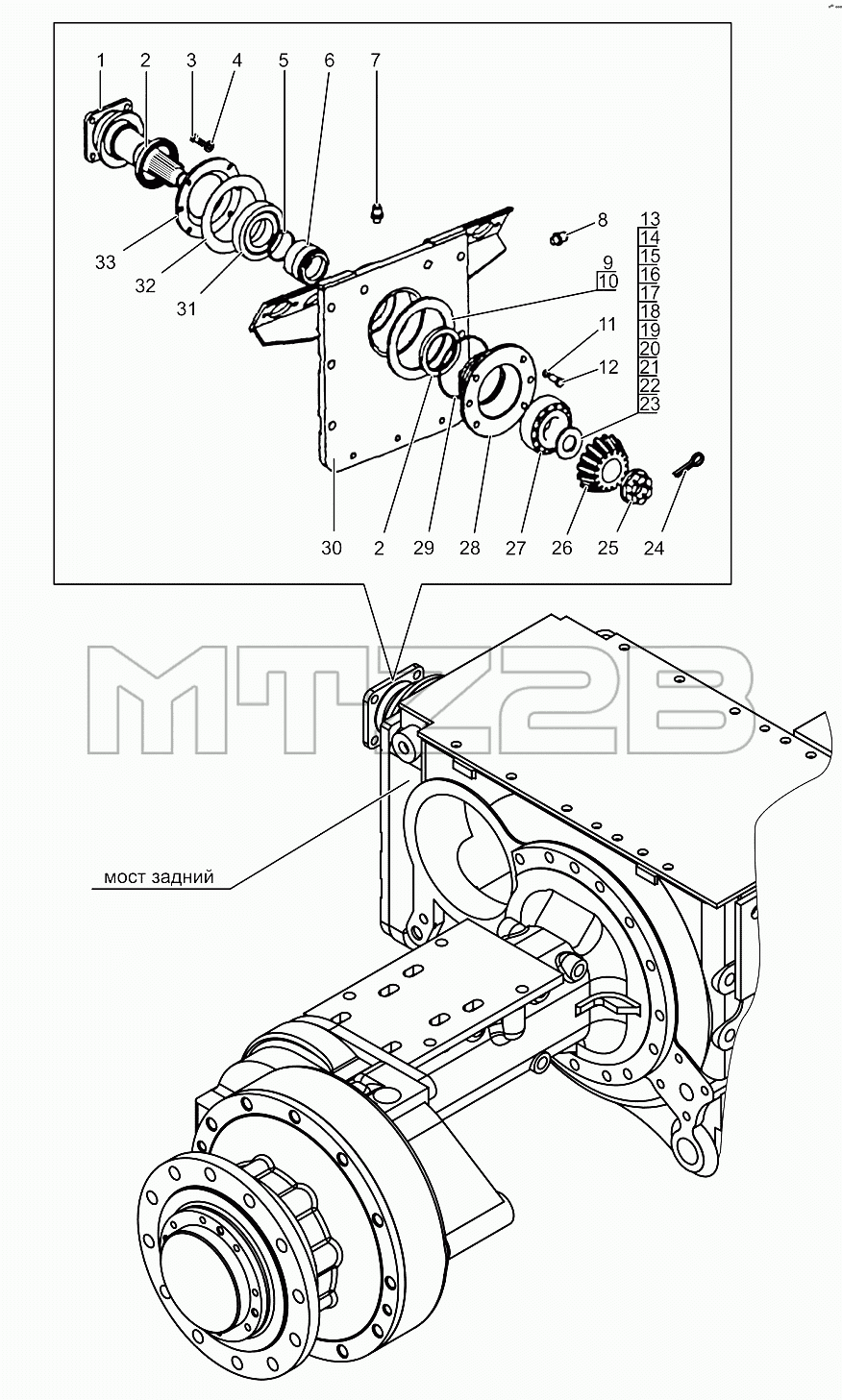

Каталог запасных частей к технике: МТЗ МЛПТ-344. Вал-шестерня
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| МЛ127-2400100 | МЛ127-2400100 | Вал-шестерня | |
| 1 | МЛ127-2400130 | Вал с отражателем | |
| 2 | 2.2-75x100-1 | Манжета | |
| 3 | М8-6gx25.88.35.019 | Болт | |
| 4 | 4598166046 | Шайба 8Т | |
| 5 | 060-066-36-2-2 | Кольцо | |
| 6 | 354-2400102 | Втулка | |
| 7 | СУ1/8А | Сапун | |
| 8 | КГ1/8.А12.019 | Пробка | |
| 9 | 50-1701258 | Прокладка регулировочная 0,2 мм | |
| 10 | 50-1701259 | Прокладка регулировочная 0,5 мм | |
| 11 | 4598166068 | Шайба 12ОТ | |
| 12 | М12-6gx35.88.35.019 | Болт | |
| 13 | 50-1701254-А-1 | Шайба | |
| 14 | 50-1701254-А-2 | Шайба | |
| 15 | 50-1701254-А-3 | Шайба | |
| 16 | 50-1701254-А-4 | Шайба | |
| 17 | 50-1701254-А-5 | Шайба | |
| 18 | 50-1701254-А-6 | Шайба | |
| 19 | 50-1701254-А-7 | Шайба | |
| 20 | 50-1701254-А-8 | Шайба | |
| 21 | 50-1701254-А-9 | Шайба | |
| 22 | 50-1701254-А-10 | Шайба | |
| 23 | 50-1701254-А-11 | Шайба | |
| 24 | 5x45.019 | Шплинт | |
| 25 | 50-1701253 | Гайка М36х1,5 | |
| 26 | 50-1701105-Б | Шестерня главной передачи (в запасные части поставляется только в комплекте 50-2403014) | |
| 27 | 6-7610А | Подшипник | |
| 27 | 6-7610АШ2 | Подшипник | |
| 28 | 354-2400104 | Стакан | |
| 29 | 125-130-36-2-2 | Кольцо | |
| 30 | МЛ127-2400110 | Крышка | |
| 31 | 67512А | Подшипник | |
| 31 | 67512К1 | Подшипник | |
| 32 | МЛ127-2400103 | Прокладка | |
| 33 | МЛ127-2400101 | Крышка |
