Каталог запчастей МТЗ и ММЗ

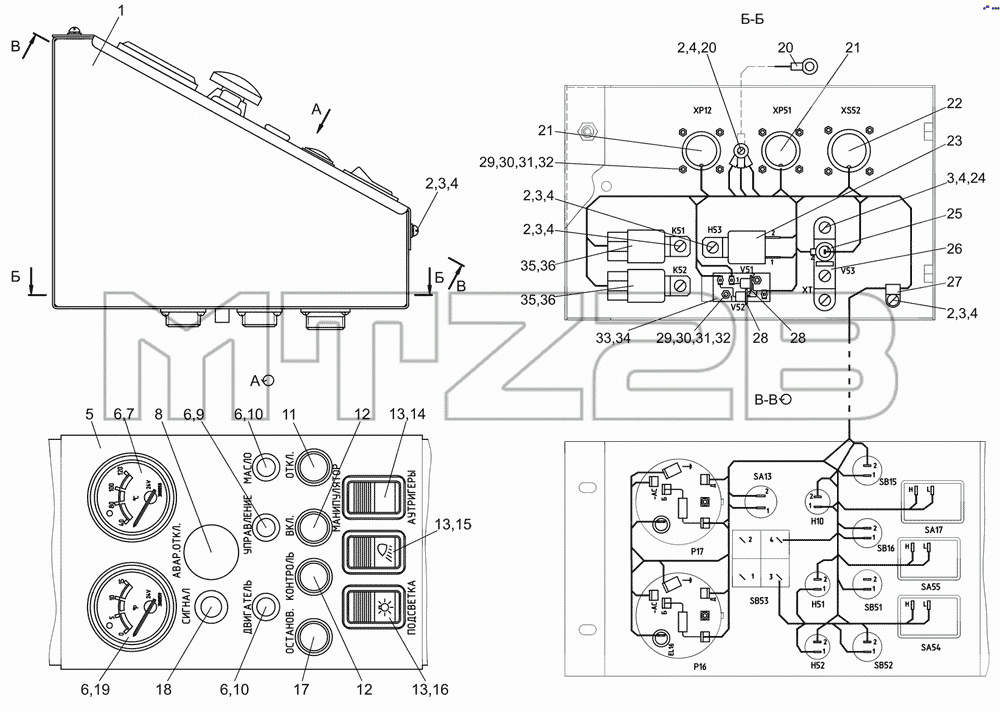

Каталог запасных частей к технике: МТЗ МР-40-01. Пульт управления. Панель с приборами
МР40-3831200
МР40-3831220
1
2
2
2
2
2
3
3
3
3
3
4
4
4
4
4
4
5
6
6
6
6
6
7
8
8
9
10
10
11
12
12
13
13
13
14
15
16
17
18
19
20
20
21
21
22
23
24
25
26
27
28
28
29
29
30
30
31
31
32
32
33
34
35
35
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| МР40-3831200 | МР40-3831200 | Пульт управления | |
| МР40-3831220 | МР40-3831220 | Панель с приборами | |
| 1 | МР40-3831210 | Корпус | |
| 2 | В.М6-6gх12.58.019 | Винт | |
| 3 | С6.01.019 | Шайба | |
| 4 | 4598166045 | Шайба 6Т | |
| 5 | МР40-3831206 | Панель | |
| 6 | А24-2 | Лампа | |
| 7 | ЭИ 8058 | Прибор указателя температуры | |
| 8 | ВК 14-2111130-54X3 | Выключатель кнопочный | |
| 8 | КЕ 021 | Выключатель кнопочный | |
| 9 | 121.3803010 | Фонарь контрольной лампы | |
| 10 | 12.3803010 | Фонарь контрольной лампы | |
| 11 | К-2-2 | Кнопка | |
| 12 | К-1-1 | Кнопка | |
| 13 | 80-38 01021 | Гнездо выключателя | |
| 14 | П147М-01.17 | Переключатель | |
| 15 | ВК343М-01.52 | Выключатель | |
| 16 | П147М-04.29 | Переключатель | |
| 17 | К-1-2 | Кнопка | |
| 18 | ВК12-1 | Выключатель | |
| 19 | ЭИ 8059 | Прибор указателя давления | |
| 20 | Н7.750-04 | Наконечник | |
| 20 | 4573738537 | Наконечник | |
| 21 | 2РМДТ24Б10Ш5В1В | Вилка | |
| 22 | 2РМДТ27Б19Г5В1В | Розетка | |
| 23 | 733.3747-10 | Реле-сигнализатор | |
| 24 | В.М6-6gх18.58.019 | Винт | |
| 25 | 2Д 202Д | Диод | |
| 26 | 14.3723 | Панель соединительная | |
| 27 | 52.98.710-01 | Хомутик | |
| 28 | Д 237Б | Диод | |
| 29 | В.М3-6gх18.58.019 | Винт | |
| 30 | М3-6Н.6.019 | Гайка | |
| 31 | С3.01.019 | Шайба | |
| 32 | 4598166042 | Шайба 3Т | |
| 33 | 354-3831220 | Плата | |
| 34 | 354-3831202 | Прокладка | |
| 35 | 607605 | Колодка гнездовая | |
| 36 | 901.3747 | Реле |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
