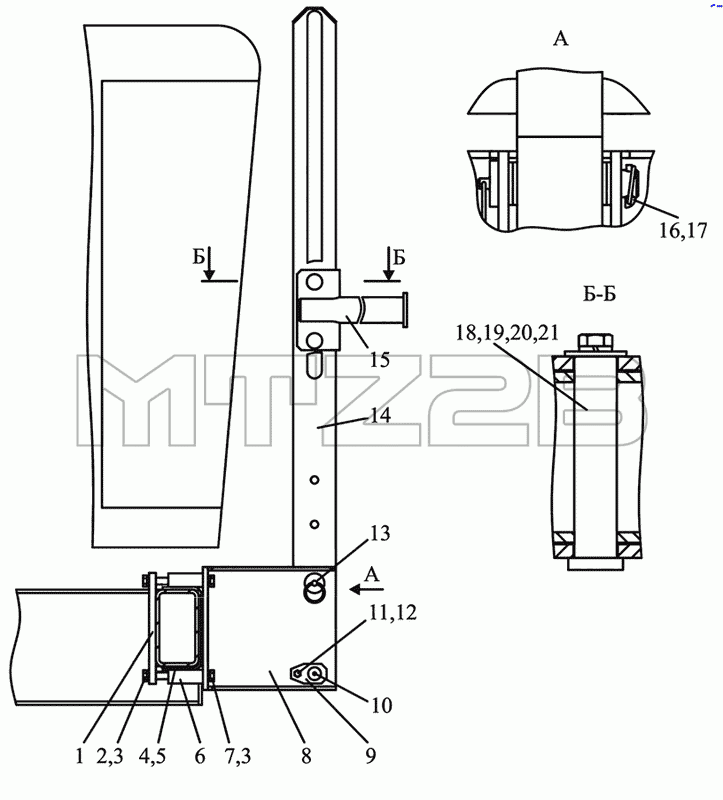

Каталог запасных частей к технике: МТЗ МР-40-01. Установка кронштейна
МР40-2809120
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| МР40-2809120 | МР40-2809120 | Установка кронштейна | |
| 1 | МР40-2809014 | Фланец балки | |
| 2 | М16-6gx75.88.35.019 | Болт | |
| 3 | 4598166070 | Шайба 16ОТ | |
| 4 | МР40-2809012 | Пластина | |
| 5 | МР40-2809013 | Пластина | |
| 6 | МР40-2809165 | Балка | |
| 7 | М16-6gx45.88.35.019 | Болт | |
| 8 | МР40-2809130 | Основание стойки | |
| 9 | МР40-2809150 | Палец нижний | |
| 10 | 1,3 Ц9хр. | Масленка | |
| 11 | М10-6gx25.88.35.019 | Болт | |
| 12 | 4598166067 | Шайба 10ОТ | |
| 13 | МР40-2809155 | Палец | |
| 14 | МР40-2809125 | Стойка | |
| 15 | МР40-2809140 | Кронштейн захвата | |
| 16 | А61.05.001 | Кольцо | |
| 17 | А61.05.002 | Чека | |
| 18 | МР40-2809121 | Ось кронштейна | |
| 19 | М12-6gх25.88.35.019 | Болт ГОСТ 7796-70 | |
| 20 | С12.01.019 | Шайба | |
| 21 | 4598166068 | Шайба 12ОТ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
