Каталог запчастей МТЗ и ММЗ

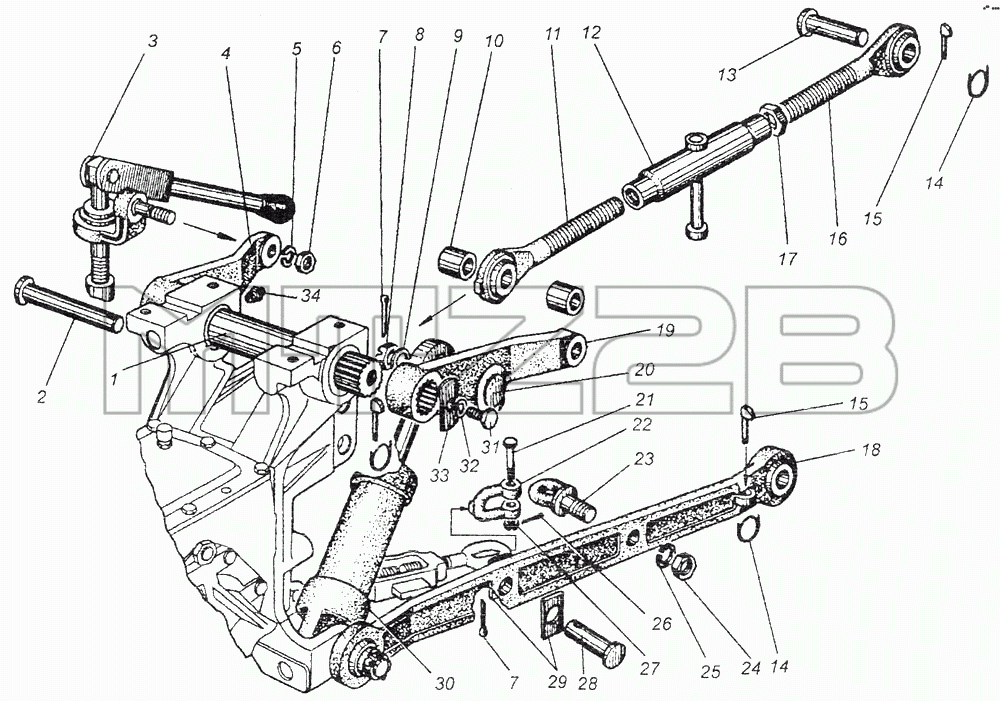

Каталог запасных частей к технике: МТЗ-082. Устройство навесное 082-4605
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 082-4605111 | 082-4605111 | Поперечина (38-40) | |
| 082-4605120 | 082-4605120 | Рычаг (19-20) | |
| 082-4605100 | 082-4605100 | Стяжка (41-43) | |
| 082-4605040 | 082-4605040 | Тяга (11-17) | |
| 1 | 082-4605012 | Вал | |
| 2 | 082-4605041-01 | Палец | |
| 3 | 082-4605020 | Раскос | |
| 4 | 082-4605011 | Рычаг | |
| 5 | 12ОТ | Шайба ОСТ 37.001.115-75 | |
| 6 | М12-6Н.6.019 | Гайка | |
| 7 | 4,0х36.019 | Шплинт ГОСТ 397-79 | |
| 8 | М16.6Н.6.019 | Гайка ГОСТ 5915-70 | |
| 9 | 082-4605017 | Втулка | |
| 10 | 082-4605053 | Втулка | |
| 11 | 082-4605050-01 | Винт | |
| 12 | 082-4605070 | Труба | |
| 13 | 082-4605041 | Палец | |
| 14 | А61.05.004 | Кольцо | |
| 15 | 082-4605042 | Чека | |
| 16 | 082-4605050 | Винт | |
| 17 | М18.6Н.6.019 | Гайка ГОСТ 5916-70 | |
| 18 | 082-4605090 | Тяга | |
| 19 | 082-4605121 | Рычаг | |
| 20 | 082-4605122 | Палец | |
| 21 | 2М8-6gх45.88.35.019 | Болт ГОСТ 7796-70 | |
| 22 | 082-4605103 | Серьга | |
| 23 | 082-4605092 | Проушина | |
| 24 | М16-6Н.6.019 | Гайка | |
| 25 | 16ОТ | Шайба ОСТ 37.001.115-75 | |
| 26 | 2,0х20.019 | Шплинт ГОСТ 397-79 | |
| 27 | М8-6Н.6.019 | Гайка | |
| 28 | 082-4605094 | Палец | |
| 29 | 082-4605096 | Шайба | |
| 30 | Ц40х70-11 | Гидроцилиндр | |
| 31 | М10-6gх18.88.35.019 | Болт | |
| 32 | 10Т | Шайба ОСТ 37.001.115-75 | |
| 33 | 082-4605019 | Шайба | |
| 34 | 1.3.Ц6хр | Масленка ГОСТ 19853-74 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
