Каталог запчастей МТЗ и ММЗ

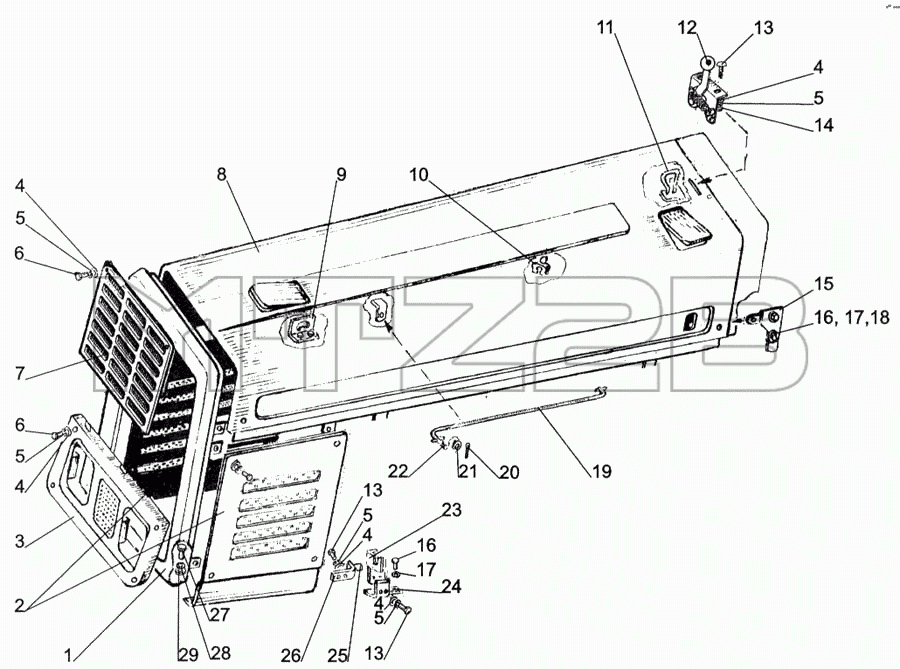

Каталог запасных частей к технике: МТЗ-1005. Облицовка
1
2
2
3
4
4
4
4
4
5
5
5
5
5
6
6
7
8
9
10
11
12
13
13
13
14
15
15
16
16
17
17
18
19
20
21
22
23
23
24
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 90-8402030 | Рамка | |
| 2 | 90-8402025-01 | Боковина | |
| 2 | 90-8402025 | Боковина | |
| 3 | 90-8401020 | Решетка | |
| 4 | ШЧ6 | Шайба | |
| 5 | ШП6 | Шайба | |
| 6 | М6х35 | Болт | |
| 7 | 90-8401120 | Решетка | |
| 8 | 1025-8402020 | Капот | |
| 9 | 90-8400012 | Кронштейн | |
| 10 | 70-3801029 | Зажим | |
| 11 | 1025-8402420 | Скоба | |
| 12 | 80-8402410 | Замок | |
| 13 | М6х16 | Винт | |
| 14 | М6 | Гайка | |
| 15 | 90-8401040-01 | Кронштейн правый | |
| 15 | 90-8401040 | Кронштейн левый | |
| 16 | М8х20 | Болт | |
| 17 | ШЧ8 | Шайба | |
| 18 | 500А-8507096 | Заглушка | |
| 19 | 90-8400070 | Тяга | |
| 20 | 3,2х25 | Шплинт | |
| 21 | ШП8 | Шайба | |
| 22 | 549-1305044 | Прокладка | |
| 23 | 90-8401055-01 | Кронштейн правый | |
| 23 | 90-8401055 | Кронштейн левый | |
| 24 | 90-8401031 | Кронштейн левый | |
| 24 | 90-8401031-01 | Кронштейн правый | |
| 25 | 90-8400056 | Втулка | |
| 26 | 90-8402075 | Фиксатор | |
| 27 | М10х25 | Болт | |
| 28 | ШЧ10 | Шайба | |
| 29 | ШП10 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
