Каталог запчастей МТЗ и ММЗ

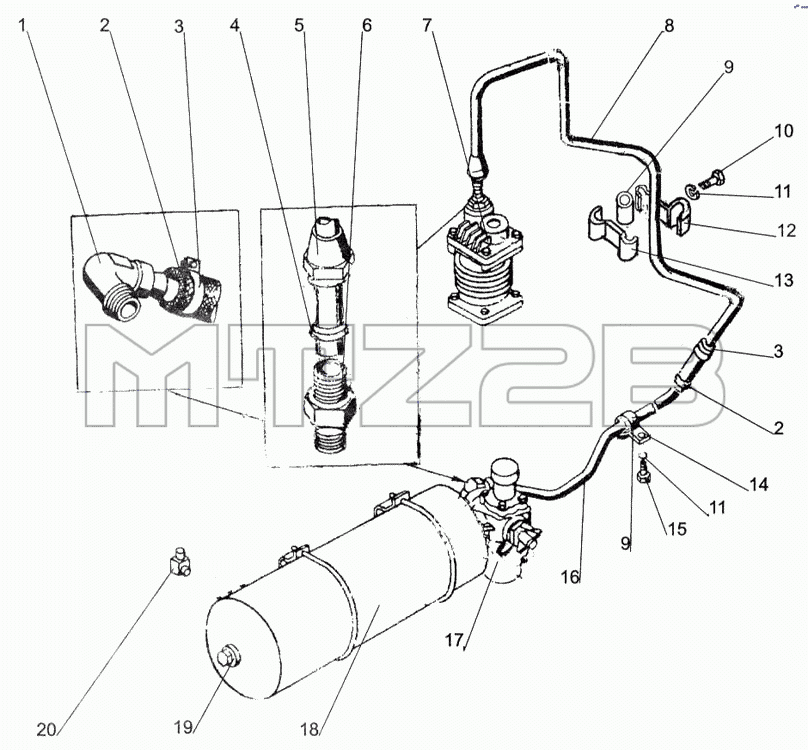

Каталог запасных частей к технике: МТЗ-1005. Пневмопривод
85-3506005-А-04
1
2
2
3
3
4
5
6
7
8
8
9
9
10
11
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 85-3506005-А-04 | 85-3506005-А-04 | Пневмопривод | |
| 1 | 70-3513015 | Угольник | |
| 2 | ХС-21 | Хомут | |
| 3 | 70-1405013 | Шланг | |
| 4 | 70-3506024 | Муфта конусная 14 | |
| 5 | 70-3506023 | Гайка накидная | |
| 6 | 70-3506022 | Штуцер | |
| 7 | А29.01.000/А29.05.000-В | Компрессор | |
| 8 | 85-3506120-А | Трубопровод | |
| 8 | 85-3506121-А | Трубопровод | |
| 9 | 70-3506027 | Втулка | |
| 10 | М8х30 | Болт | |
| 11 | ШП8 | Шайба | |
| 12 | 70-3407146 | Планка | |
| 13 | 70-3407144 | Планка | |
| 14 | 70-6804011 | Держатель | |
| 15 | М8х16 | Болт | |
| 16 | 85-3506131 | Трубопровод | |
| 17 | 80-3512010 | Регулятор давления | |
| 18 | 85-3513010 | Баллон | |
| 19 | КГ 3/8 | Пробка | |
| 20 | 70-3513040 | Угольник (для спецкомплектаций) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
