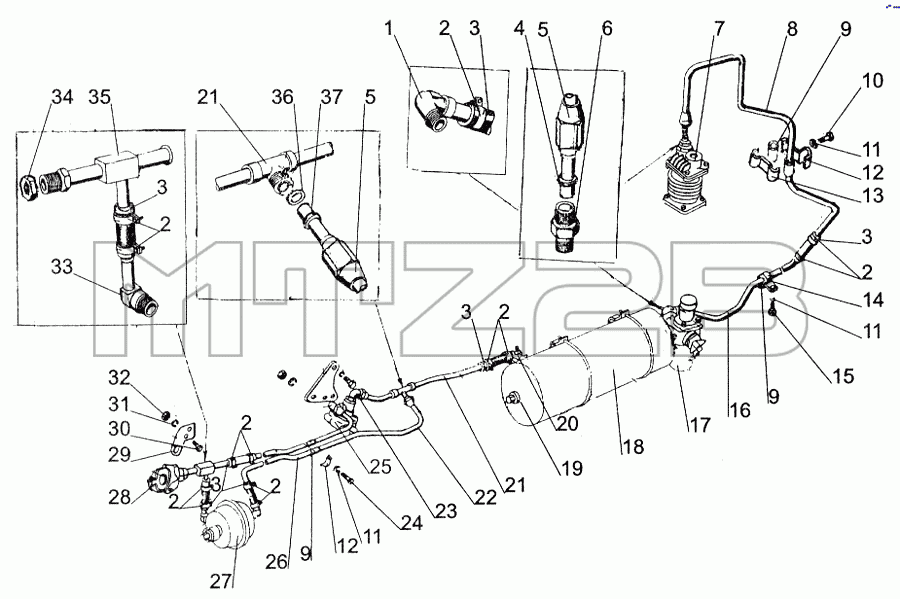

Каталог запасных частей к технике: МТЗ-1005. Пневмопривод
85-3506005-А-01
1
2
2
2
2
2
2
3
3
3
3
4
5
5
6
7
8
8
9
9
9
10
11
11
11
12
12
13
14
15
16
17
18
19
20
21
21
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 85-3506005-А-01 | 85-3506005-А-01 | Пневмопривод | |
| 1 | 70-3513015 | Угольник | |
| 2 | ХС-21 | Хомут | |
| 3 | 70-1405013 | Шланг | |
| 4 | 70-3506024 | Муфта конусная 14 | |
| 5 | 70-3506023 | Гайка накидная | |
| 6 | 70-3506022 | Штуцер | |
| 7 | А29.01.000/А29.05.000-В | Компрессор | |
| 8 | 85-3506120-А | Трубопровод | |
| 8 | 85-3506121-А | Трубопровод | |
| 9 | 70-3506027 | Втулка | |
| 10 | М8х30 | Болт | |
| 11 | ШП8 | Шайба | |
| 12 | 70-3407146 | Планка | |
| 13 | 70-3407144 | Планка | |
| 14 | 70-6804011 | Держатель | |
| 15 | М8х16 | Болт | |
| 16 | 85-3506131 | Трубопровод | |
| 17 | 80-3512010 | Регулятор давления | |
| 18 | 85-3513010 | Баллон | |
| 19 | КГ 3/8 | Пробка | |
| 20 | 70-3513015-01 | Угольник | |
| 21 | 85-3506145 | Трубопровод | |
| 21 | 85-3506140 | Трубопровод 85-3506145 с муфтой и кольцом в сборе | |
| 22 | 70-3506481 | Трубопровод (для спецкомплектаций) | |
| 23 | 70-3506033 | Угольник | |
| 24 | М8х35 | Болт | |
| 25 | 80-3514010 | Кран тормозной | |
| 26 | 70-3506470 | Трубопровод 70-3506471 с кольцом и муфтой в сборе | |
| 26 | 70-3506471 | Трубопровод | |
| 27 | А29.66.000 | Пневмопереходник в сборе | |
| 28 | 80-3521010 | Головка соединительная | |
| 29 | 70-3521012 | Кронштейн | |
| 30 | М10х25 | Болт | |
| 31 | ШП10 | Шайба | |
| 32 | М10 | Гайка | |
| 33 | 70-3506095 | Угольник (для спецкомплектаций) | |
| 34 | М22х1,5 | Гайка | |
| 35 | 70-3521030 | Тройник (для спецкомплектаций) | |
| 36 | 014-017-19-2-4 | Кольцо | |
| 37 | 70-3506028 | Муфта |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
