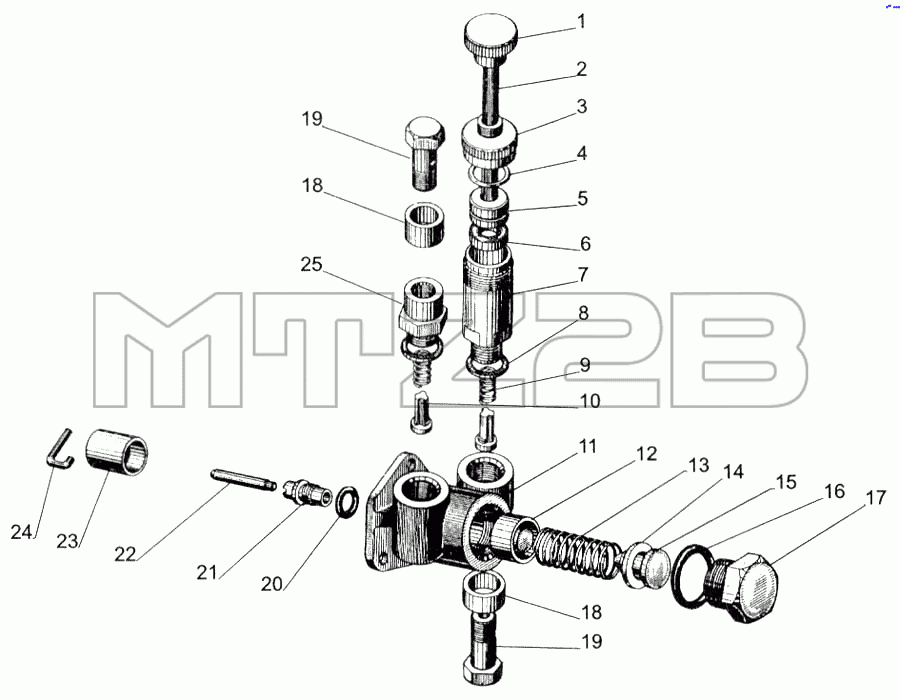

Каталог запасных частей к технике: МТЗ-1005. Подкачивающий насос
УТН-3-1106010-А4
1
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16-С35-3Б | 16-С35-3Б | Насос ручной в сборе | |
| 16-С64-А | 16-С64-А | Втулка со стержнем в сборе | |
| УТН-3-1106010-А4 | УТН-3-1106010-А4 | Насос подкачивающий в сборе | |
| 1 | 16-С39 | Рукоятка с поршнем | |
| 1 | 16-143-5 | Рукоятка | |
| 2 | 16-142-6 | Шток | |
| 3 | 16-140-2 | Крышка | |
| 4 | 16-240 | Кольцо уплотнительное | |
| 5 | 16-141-3 | Поршень | |
| 6 | 16-149 | Прокладка | |
| 7 | 16-139-6А | Цилиндр | |
| 8 | 16-062 | Прокладка | |
| 9 | 16-124-А1 | Пружина | |
| 10 | 16-123-А | Клапан | |
| 11 | УТН-3-1106025-А4 | Корпус | |
| 11 | УТН-3-1106020-А | Корпус насоса в сборе | |
| 12 | УТН-3-1106046 | Поршень | |
| 13 | 4УТНМ-1106024-01 | Пружина | |
| 14 | 16-270 | Шайба защитная | |
| 15 | 16-225-А | Упор пружины | |
| 16 | УТН-3-1106026 | Кольцо | |
| 17 | 16-128-А | Пробка | |
| 18 | 119-85-1 | Втулка (деталь технологическая) | |
| 19 | А12.013.02 | Болт | |
| 20 | УТН-5-1110322 | Кольцо | |
| 21 | 16-230-1А | Втулка | |
| 22 | 16-133-2 | Стержень | |
| 23 | УТН-3-1106083 | Толкатель | |
| 24 | УТН-119-85 | Скоба (деталь технологическая) | |
| 25 | УТН-3-1106035-1 | Футорка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
