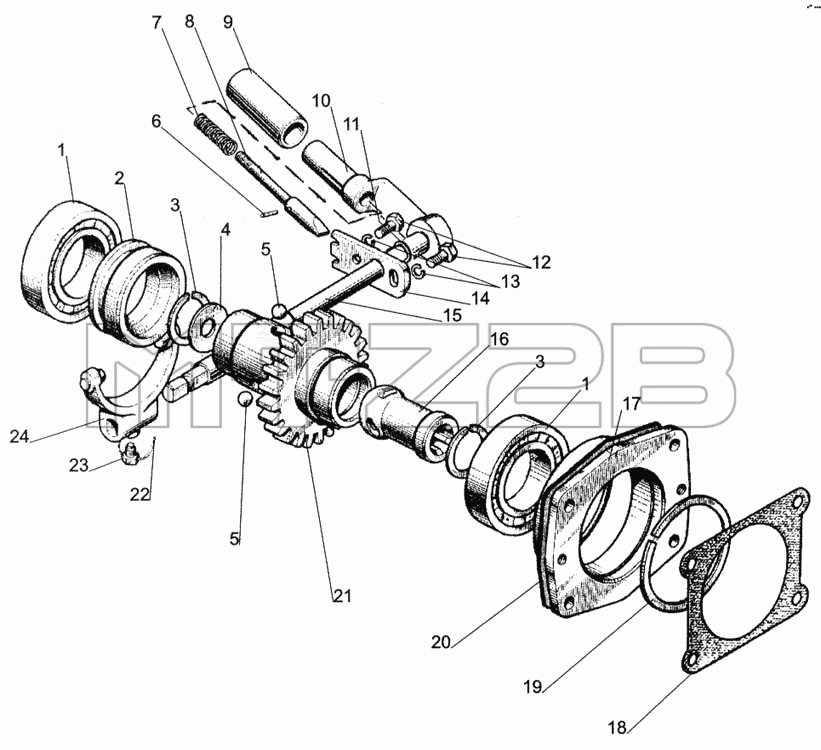

Каталог запасных частей к технике: МТЗ-1005. Привод насоса
85-4604010-01
1
1
2
3
3
4
5
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 85-4604010-01 | 85-4604010-01 | Привод насоса | |
| 1 | 210А | Подшипник | |
| 2 | 85-4604017 | Муфта | |
| 3 | В40 | Кольцо | |
| 4 | 70-1108179 | Шайба | |
| 5 | 11,113-100 | Шарик | |
| 6 | 4С3х16 | Штифт | |
| 7 | 36-1022074 | Пружина | |
| 8 | 36-1022073 | Фиксатор | |
| 9 | 36-1022072 | Стакан | |
| 10 | 36-1022071-В | Рукоятка | |
| 10 | 36-1022070-В | Рукоятка | |
| 11 | 013-017-25-1-4 | Кольцо | |
| 12 | М8х16 | Болт | |
| 13 | ШП8 | Шайба | |
| 14 | 50-4604044-01 | Пластина | |
| 15 | 50-4604042-В | Вал | |
| 16 | 85-4604012 | Втулка | |
| 17 | 50-4604036-А | Стакан | |
| 18 | 36-1022054-А | Прокладка | |
| 19 | 2В90 | Кольцо | |
| 20 | 70-4604037 | Прокладка | |
| 21 | 85-4604011 | Шестерня | |
| 22 | 1,0х150 | Проволока | |
| 23 | 50-4604046 | Болт вилки | |
| 24 | 85-4604030 | Вилка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
