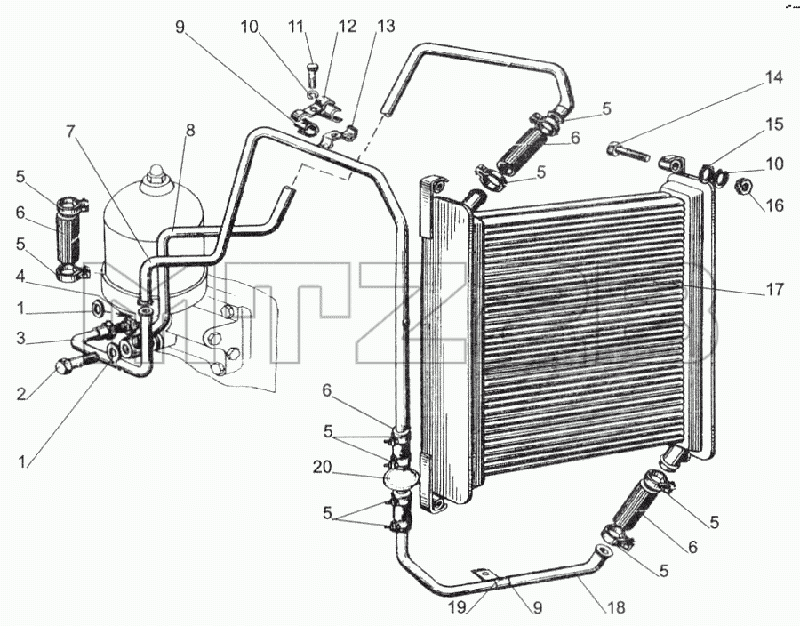

Каталог запасных частей к технике: МТЗ-1005. Радиатор масляный
100-1405010
1
1
2
3
3
4
5
5
5
5
5
5
5
5
6
6
6
6
7
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100-1405010 | 100-1405010 | Радиатор | |
| 1 | 40-4607038-А | Шайба | |
| 2 | 40-4607032 | Болт | |
| 3 | 70-1405100 | Маслопровод в сборе | |
| 3 | 70-1405120 | Маслопровод | |
| 4 | 80-1405089 | Штуцер | |
| 5 | ХС-21 | Хомут | |
| 6 | 70-1405013 | Шланг | |
| 7 | 70-1405109 | Маслопровод | |
| 8 | 70-1405110 | Маслопровод | |
| 9 | 70-3506027 | Втулка | |
| 10 | ШП8 | Шайба | |
| 11 | М8х35 | Болт | |
| 12 | 70-3407144 | Планка | |
| 13 | 70-3407146 | Планка | |
| 14 | М8х45 | Болт | |
| 15 | ШЧ8 | Шайба | |
| 16 | М8 | Гайка | |
| 17 | 70У-1405010 | Радиатор | |
| 18 | 70-1405117-Б | Маслопровод | |
| 19 | 70-1405011 | Трубка | |
| 20 | 70-1405230 | Фильтр |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
