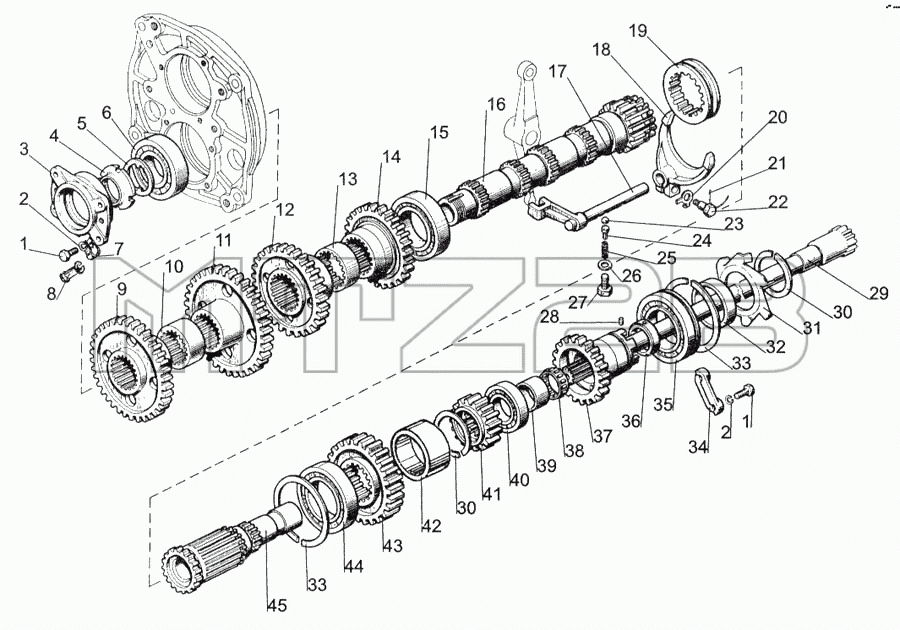

Каталог запасных частей к технике: МТЗ-1005. Вал промежуточный
1221-1701190
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 112-1701200 | 112-1701200 | Шестерня в сборе | |
| 1221-1701190 | 1221-1701190 | Вал промежуточный | |
| 1 | М10х30 | Болт | |
| 2 | ШП10 | Шайба | |
| 3 | 80-1701151 | Стакан | |
| 4 | 80-1701047 | Гайка | |
| 5 | 80-1701186 | Шайба | |
| 6 | 311А | Подшипник | |
| 7 | 70-1115012 | Хомутик | |
| 8 | 48А-3801023 | Трубка | |
| 9 | 80-1701214 | Шестерня | |
| 10 | 80-1701213 | Втулка | |
| 11 | 1221-1701212 | Шестерня | |
| 12 | 1221-1701216 | Шестерня | |
| 13 | 80-1701217 | Втулка | |
| 14 | 1221-1701219 | Шестерня | |
| 15 | 92514М | Подшипник | |
| 16 | 80-1701182 | Вал промежуточный | |
| 17 | 80-1702038 | Поводок | |
| 18 | 85-1702034 | Вилка | |
| 19 | 80-1701184 | Муфта | |
| 20 | 80-1702311 | Шайба | |
| 21 | 1,6-0-С | Проволока | |
| 22 | 80-1702108 | Болт | |
| 23 | 9,922-100 | Шарик | |
| 24 | 80-1704039 | Направляющая | |
| 25 | 50-1702148-А | Пружина фиксатора | |
| 26 | 85-1702051 | Шайба | |
| 27 | М12х50 | Болт | |
| 28 | 4р8х8 | Штифт | |
| 29 | 80-1701160 | Вал | |
| 30 | 2В75 | Кольцо | |
| 31 | 50-1701401 | Крыльчатка | |
| 32 | 80-1701207 | Втулка | |
| 33 | 80-1701206 | Кольцо | |
| 34 | 80-1701205 | Планка | |
| 35 | 50215А | Подшипник | |
| 36 | 80-1701201 | Втулка | |
| 37 | 112-1701202 | Шестерня | |
| 38 | 864710Е | Подшипник | |
| 39 | 80-1701203 | Втулка | |
| 40 | 42210М | Подшипник | |
| 41 | 112-1701224 | Шестерня | |
| 42 | 112-1701227 | Втулка | |
| 43 | 112-1701221 | Шестерня | |
| 44 | 692215КМ | Подшипник | |
| 45 | 80-1701240 | Вал |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
