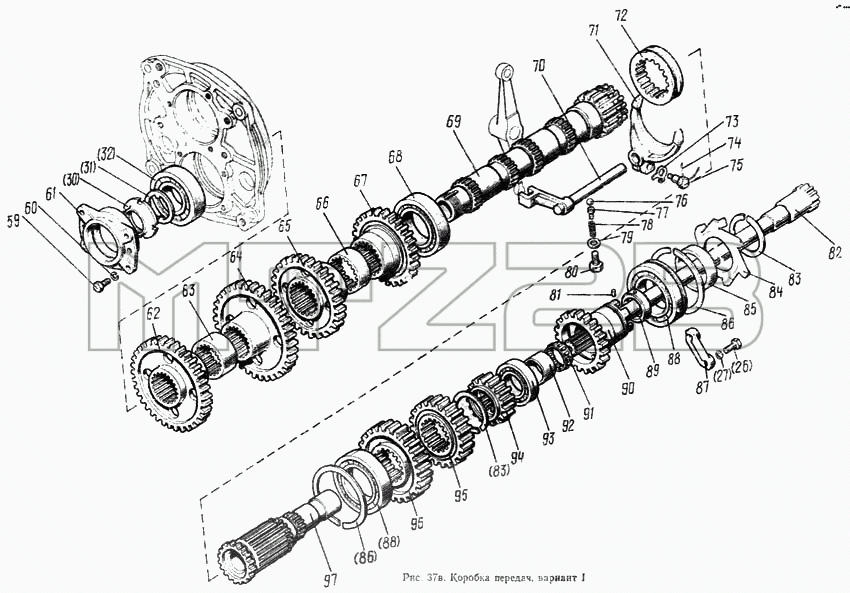

Каталог запасных частей к технике: МТЗ-100. Коробка передач (вариант 1)
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
83
84
85
86
86
87
88
88
89
90
91
92
93
94
95
96
97
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-1701050 | 80-1701050 | Вал 80-1701252 в сборе | |
| 80-1701200 | 80-1701200 | Шестерня в сборе | |
| 80-1701310 | 80-1701310 | Стакан со штуцером и трубкой в сборе | |
| 80-1701380 | 80-1701380 | Поршень с шариком в сборе | |
| 80-1700010 | 80-1700010 | Коробка передач в сборе | |
| 86-1700010 | 86-1700010 | Коробка передач | |
| 85-1700010 | 85-1700010 | Коробка передач | |
| 82-1700010 | 82-1700010 | Коробка передач | |
| 80-1701140 | 80-1701140 | Гнездо с валом и подшипником в сборе | |
| 80-1701520 | 80-1701520 | Вал в сборе | |
| 80-1701320 | 80-1701320 | Вал в сборе | |
| 59 | М10х30 | Болт | |
| 60 | ШП10 | Шайба | |
| 61 | 80-1701151 | Стакан | |
| 62 | 80-1701214 | Шестерня | |
| 63 | 80-1701213 | Втулка | |
| 64 | 80-1701212 | Шестерня | |
| 65 | 80-1701216 | Шестерня | |
| 66 | 80-1701217 | Втулка | |
| 67 | 80-1701219 | Шестерня | |
| 68 | 92514-М | Подшипник | |
| 69 | 80-1701182 | Вал промежуточный | |
| 70 | 85-1702038 | Поводок | |
| 71 | 85-1702034 | Вилка | |
| 72 | 80-1701184 | Муфта | |
| 73 | 12.01.016 | Шайба | |
| 74 | 1,6-0-С | Проволока | |
| 75 | 80-1702108 | Болт | |
| 76 | У9.922 | Шарик | |
| 77 | 80-1704039 | Направляющая | |
| 78 | 50-1702148-А | Пружина фиксатора | |
| 79 | 85-1702051 | Шайба | |
| 80 | М12х45 | Болт | |
| 81 | 4h8х8 | Штифт | |
| 82 | 80-1701160 | Вал | |
| 83 | 2В75 | Кольцо | |
| 84 | 50-1701401 | Крыльчатка | |
| 85 | 80-1701207 | Втулка | |
| 86 | 130 | Кольцо | |
| 87 | 80-1701205 | Планка | |
| 88 | 50215-А | Подшипник | |
| 89 | 80-1701201 | Втулка | |
| 90 | 80-1701202 | Шестерня | |
| 91 | 864710 | Подшипник | |
| 92 | 80-1701203 | Втулка | |
| 93 | 42210м | Подшипник | |
| 94 | 80-1701224 | Шестерня | |
| 95 | 80-1701226 | Шестерня | |
| 96 | 80-1701221 | Шестерня | |
| 97 | 80-1701240 | Вал |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
