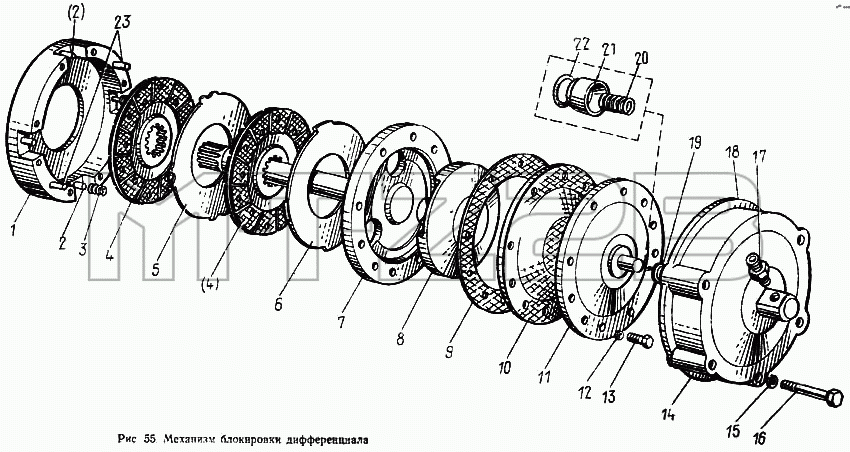

Каталог запасных частей к технике: МТЗ-100. Механизм блокировки дифференциала
1
2
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-2409020 | 70-2409020 | Вал блокировочный | |
| 70-2409060 | 70-2409060 | Корпус со штифтом в сборе | |
| 70-2409010-Б | 70-2409010-Б | Муфта блокировочная в сборе | |
| 70-2409050-Б | 70-2409050-Б | Переходник в сборе | |
| 1 | 70-2409015-А | Корпус муфты | |
| 2 | 5Пр2ах25 | Штифт | |
| 3 | 50-1702148-А | Пружина фиксатора | |
| 4 | 50-3502040-А | Диск | |
| 5 | 70-2409016 | Диск промежуточный | |
| 6 | 70-2409028 | Диск отжимной | |
| 7 | 70-2409020 | Вал блокировочный | |
| 8 | 70-2409018 | Диск нажимной | |
| 9 | 70-2409029 | Прокладка | |
| 10 | 70-2409021 | Диафрагма | |
| 11 | 70-2409030-Б | Крышка диафрагмы | |
| 12 | ШП8 | Шайба | |
| 13 | М8х35 | Болт | |
| 14 | 70-2409035-А | Кожух | |
| 15 | ШП12 | Шайба | |
| 16 | М12х200 | Болт | |
| 17 | 70-2409026-Б | Переходник | |
| 18 | 1-10 | Штуцер | |
| 19 | 50-3406031 | Кольцо уплотнительное | |
| 20 | 54-06-448-А | Пружина | |
| 21 | 70-2409027 | Втулка | |
| 22 | 70-2409033 | Кольцо | |
| 23 | 8Пр2ах36 | Штифт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
