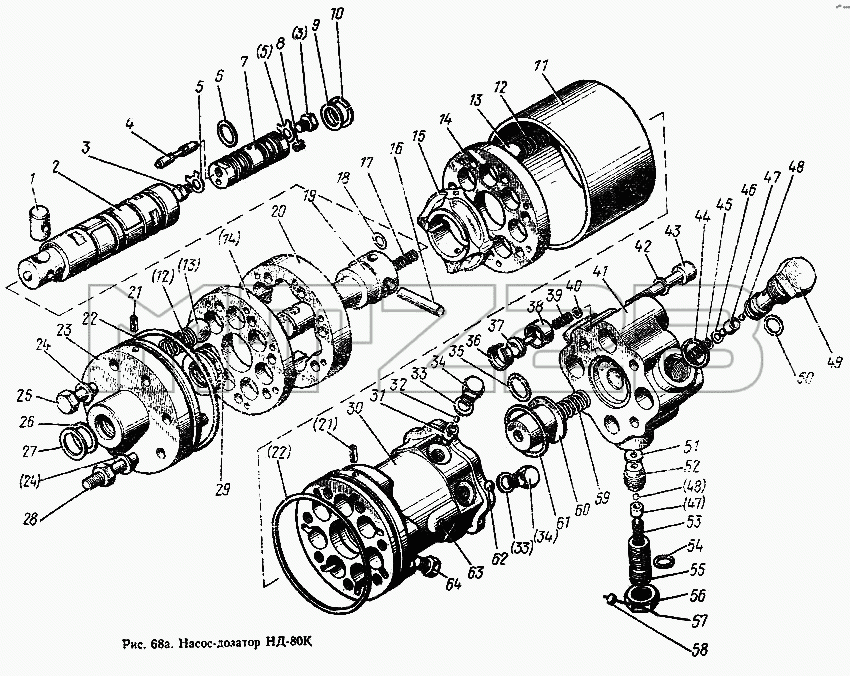

Каталог запасных частей к технике: МТЗ-100. Насос-дозатор НД-80К
1
2
3
3
4
5
5
6
7
8
9
10
11
12
12
13
13
14
14
15
16
17
18
19
20
21
21
22
22
23
24
24
25
26
27
28
29
30
31
32
33
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
48
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 189.34.00.200-Б | 189.34.00.200-Б | Блок клапанов в сборе | |
| 189.34.00.100-А | 189.34.00.100-А | Золотник в сборе | |
| 189.34.00.110-А | 189.34.00.110-А | Клапан 189.34.00.112 в сборе | |
| 189.34.00.210 | 189.34.00.210 | Клапан 189.34.00.218 с седлом, пружиной и шайбой в сборе | |
| 189.34.00.010 | 189.34.00.010 | Корпус в сборе | |
| 189.34.00.000-А-01 | 189.34.00.000-А-01 | Насос-дозатор в сборе | |
| 1 | 189.34.00.021 | Ось | |
| 2 | 189.34.00.104 | Золотник | |
| 3 | 189.34.00.114 | Пробка | |
| 4 | 189.34.00.112 | Клапан | |
| 5 | 189.34.00.113 | Шайба стопорная | |
| 6 | 016-020-25-2-2 | Кольцо | |
| 7 | 189.34.00.111 | Корпус клапана | |
| 8 | 189.34.00.115 | Дроссель | |
| 9 | 189.34.00.107 | Шайба | |
| 10 | 16-22 | Кольцо | |
| 11 | 189.34.00.003 | Бандаж | |
| 12 | 189.34.00.016 | Пружина | |
| 13 | 11-18.256 | Шарик | |
| 14 | 189.34.00.004 | Блок цилиндров | |
| 15 | 189.34.00.006 | Диск кулачковый | |
| 16 | 189.34.00.007-А | Палец | |
| 17 | 189.34.00.022 | Пружина | |
| 18 | 189.34.00.026 | Шайба | |
| 19 | 189.34.00.001-А | Вал приводной | |
| 20 | 189.34.00.005 | Проставка | |
| 21 | 4х12 | Штифт | |
| 22 | 095-100-30-2-2 | Кольцо | |
| 23 | 189.34.00.002 | Фланец | |
| 24 | 189.34.00.012 | Прокладка | |
| 25 | 1М10х1,25х75 | Болт | |
| 26 | 020-025-30-2-2 | Кольцо | |
| 27 | 189.34.00.013 | Шайба защитная | |
| 28 | 189.34.00.011 | Болт установочный | |
| 29 | 8104 | Подшипник | |
| 30 | 189.34.00.008-А | Корпус | |
| 31 | 189.34.00.027 | Седло | |
| 32 | IV-4,0 | Шарик | |
| 33 | 189.34.00.015 | Прокладка | |
| 34 | 189.34.00.014-А | Пробка | |
| 35 | 022-025-19-2-2 | Кольцо | |
| 36 | 189.34.00.214 | Кольцо | |
| 37 | 189.34.00.218 | Клапан | |
| 38 | 189.34.00.215 | Седло | |
| 39 | 189.34.00.216 | Пружина | |
| 40 | 189.34.00.217 | Шайба | |
| 41 | 189.34.00.201-Б | Корпус | |
| 42 | ШП10 | Шайба | |
| 43 | 1М10х1,25х50 | Винт | |
| 44 | 017-021-25-2-2 | Кольцо | |
| 45 | 189.34.00.211 | Пружина | |
| 46 | 189.34.00.205 | Шайба регулировочная | |
| 47 | Р40/75-0808059-А | Направляющая | |
| 48 | IV-5,556 | Шарик | |
| 49 | 189.34.00.202 | Седло | |
| 50 | 012-016-25-2-2 | Кольцо | |
| 51 | Р75-В-028-А | Прокладка | |
| 52 | 77.72А.118-1 | Гнездо | |
| 53 | 189.34.00.209 | Пружина | |
| 54 | 013-017-25-2-2 | Кольцо | |
| 55 | 189.34.00.207 | Винт | |
| 56 | 189.34.00.208 | Гайка | |
| 57 | 1-0-С | Проволока L=100 мм | |
| 58 | 4-12-АД1М | Пломба | |
| 59 | 189.34.00.025 | Пружина | |
| 60 | 189.34.00.024 | Стакан | |
| 61 | 039-042-19-2-2 | Кольцо | |
| 62 | IV-7,938 | Шарик | |
| 63 | IV-6,35 | Шарик | |
| 64 | 2-МК10 | Пробка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
