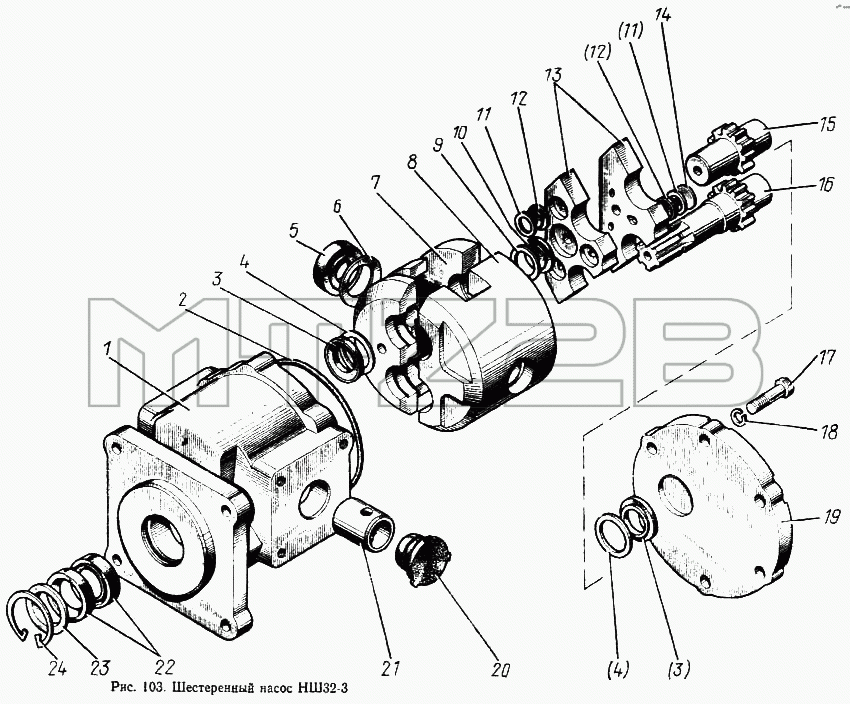

Каталог запасных частей к технике: МТЗ-100. Насос шестеренный
1
2
3
3
4
4
5
6
7
8
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| НШ32-3 | НШ32-3 | Насос шестеренный в сборе | |
| НШ32-3-07 | НШ32-3-07 | Пробка | |
| 1 | НШ32-3-01 | Корпус | |
| 2 | 112-118-36-2-2 | Кольцо | |
| 3 | 50К-13 | Манжета | |
| 4 | НШ50-2-14 | Кольцо предохранительное | |
| 5 | НШ32-3-08 | Манжета радиального уплотнения | |
| 6 | НШ32-3-06 | Пластина опорная | |
| 7 | НШ32-3-02 | Обойма поджимная | |
| 8 | НШ32-3-03 | Обойма подшипниковая | |
| 9 | НШ50-2-24 | Кольцо предохранительное | |
| 10 | НШ50-2-22 | Манжета торцевого уплотнения | |
| 11 | НШ50-2-25 | Кольцо предохранительное | |
| 12 | НШ50-2-23 | Манжета торцевого уплотнения | |
| 13 | НШ50-3-07 | Платик | |
| 14 | НШ50-2-16 | Пластина | |
| 15 | НШ32-3-05 | Шестерня ведомая | |
| 16 | НШ32-3-04 | Шестерня ведущая | |
| 17 | М10х30 | Болт | |
| 18 | ШП10 | Шайба | |
| 19 | НШ50-3-06-01 | Крышка | |
| 20 | НШ32-2-08 | Пробка (деталь технологическая) | |
| 21 | НШ32-3-09 | Втулка центрирующая | |
| 22 | 12х25х42 | Манжета | |
| 23 | НШ50-2-20 | Кольцо опорное | |
| 24 | НШ50-2-18 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
