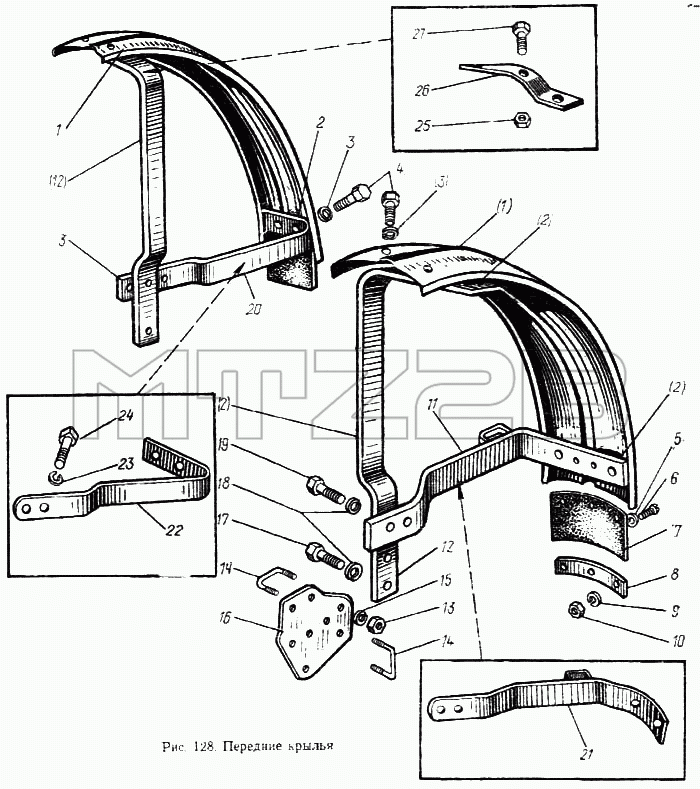

Каталог запасных частей к технике: МТЗ-100. Передние крылья
1
1
2
2
2
2
3
3
3
4
5
6
7
8
9
10
11
12
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-8403011 | 80-8403011 | Крыло | |
| 80-8403010 | 80-8403010 | Крыло левое в сборе | |
| 82-8403010 | 82-8403010 | Крыло левое в сборе | |
| 80-8403010-01 | 80-8403010-01 | Крыло правое в сборе | |
| 82-8403010-01 | 82-8403010-01 | Крыло правое в сборе | |
| 1 | 80-8403011-01 | Крыло | |
| 2 | 50-1301165 | Прокладка | |
| 3 | 80-8403012 | Шайба | |
| 4 | М8х25 | Болт | |
| 5 | ШЧ5 | Шайба | |
| 6 | М5х16 | Винт | |
| 7 | 80-8403030 | Шторка | |
| 8 | 80-8403013 | Планка | |
| 9 | ШЧ5 | Шайба | |
| 10 | М5 | Гайка | |
| 11 | 82-8403020 | Кронштейн | |
| 12 | 82-8403016 | Кронштейн | |
| 13 | М10 | Гайка | |
| 14 | 52-8403018 | Стремянка | |
| 15 | ШП10 | Шайба | |
| 16 | 52-8403011 | Пластина | |
| 17 | М12х40 | Болт | |
| 18 | ШП12 | Шайба | |
| 19 | М12х45 | Болт | |
| 20 | 82-8403021-01 | Кронштейн | |
| 21 | 80-8403015 | Кронштейн | |
| 22 | 80-8403016-01 | Кронштейн | |
| 23 | ШП16 | Шайба | |
| 24 | М16х32 | Болт | |
| 25 | М8 | Гайка | |
| 26 | 80-8403014 | Кронштейн | |
| 27 | М8х30 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
