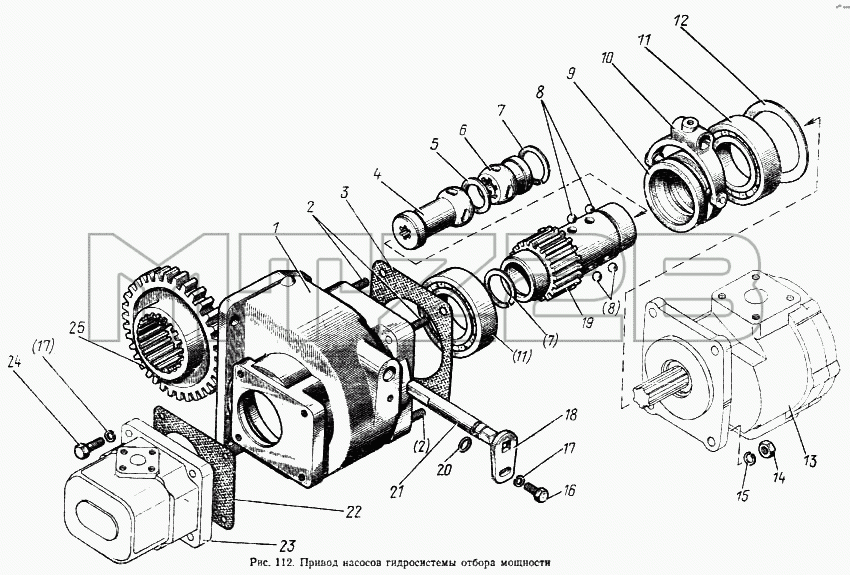

Каталог запасных частей к технике: МТЗ-100. Привод насосов гидравлической системы отбора мощности
1
2
2
3
4
5
6
7
7
8
8
9
10
11
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100-4617120 | 100-4617120 | Вал в сборе | |
| 100-4617110 | 100-4617110 | Привод насосов в сборе | |
| 1 | 100-4617111 | Корпус | |
| 2 | М10х25 | Болт | |
| 3 | 50-1022062-Б | Прокладка | |
| 4 | 100-4617116 | Втулка | |
| 5 | 100-3617123 | Кольцо | |
| 6 | 100-4617114 | Втулка | |
| 7 | 2В40 | Кольцо | |
| 8 | 11,112 | Шарик | |
| 9 | 100-4617113 | Муфта | |
| 10 | 85-4604030 | Вилка | |
| 11 | 210 | Подшипник | |
| 12 | 100-4617121 | Кольцо | |
| 13 | НШ32А-3 | Насос шестеренный | |
| 14 | М10 | Гайка | |
| 15 | ШП10 ОТ | Шайба | |
| 16 | 4М8х16 | Болт | |
| 17 | ШП8 ОТ | Шайба | |
| 18 | 100-4617119 | Пластина | |
| 19 | 100-4617112 | Вал | |
| 20 | 013-017-25-1-4 | Кольцо | |
| 21 | 100-4617118 | Ось | |
| 22 | 36-1022054-А | Прокладка | |
| 23 | НШ10-3-Л | Насос шестеренный в сборе | |
| 24 | 4М8х35 | Болт | |
| 25 | 100-4617117 | Колесо зубчатое |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
