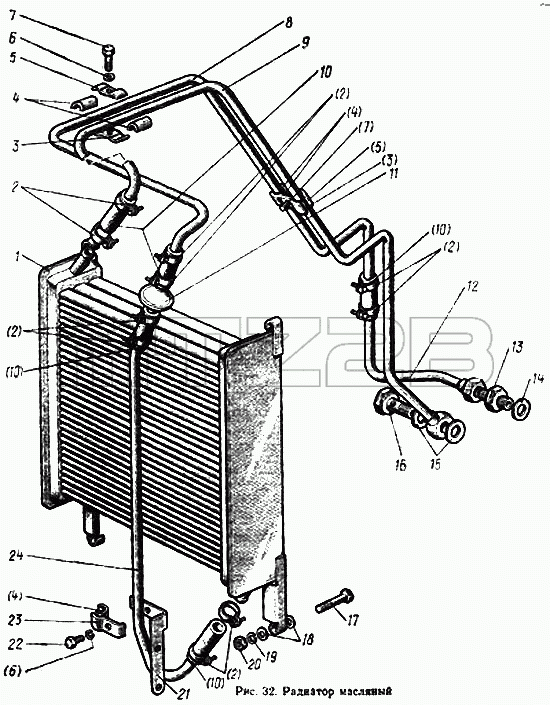

Каталог запасных частей к технике: МТЗ-100. Радиатор масляный
1
2
2
2
2
2
3
3
4
4
4
5
5
6
6
7
7
8
9
10
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80А-1013010 | 80А-1013010 | Радиатор масляный | |
| 100-1013010-1 | 100-1013010-1 | Радиатор масляный (с гидравлической системой отбора мощности) | |
| 80А-1013010-1 | 80А-1013010-1 | Радиатор масляный (с гидравличесокй системой отбора мощности) | |
| 1 | 100-1013010 | Радиатор масляный | |
| 2 | ХС-21 | Хомут | |
| 3 | 70-3407144 | Планка | |
| 4 | 70-1405011 | Трубка | |
| 5 | 70-3407146 | Планка | |
| 6 | ШП8 | Шайба | |
| 7 | 4М8х35 | Болт | |
| 8 | 80А-1013100 | Маслопровод | |
| 9 | 85-1013110 | Маслопровод | |
| 10 | 70-1405013 | Шланг | |
| 11 | 70-1405230 | Фильтр | |
| 12 | 70-1405120 | Маслопровод | |
| 13 | 70-1405089 | Штуцер | |
| 14 | А40/50-4616339 | Шайба | |
| 15 | 40-4607038-А | Шайба | |
| 16 | 40-4607032 | Болт | |
| 17 | М8х45 | Болт | |
| 18 | ШЧ8 | Шайба | |
| 19 | ШП8 | Шайба | |
| 20 | М8 | Гайка | |
| 21 | 80А-1013104 | Кронштейн | |
| 22 | 4М8х16 | Болт | |
| 23 | 70-3407163-01 | Планка | |
| 24 | 80А-1013117 | Маслопровод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
