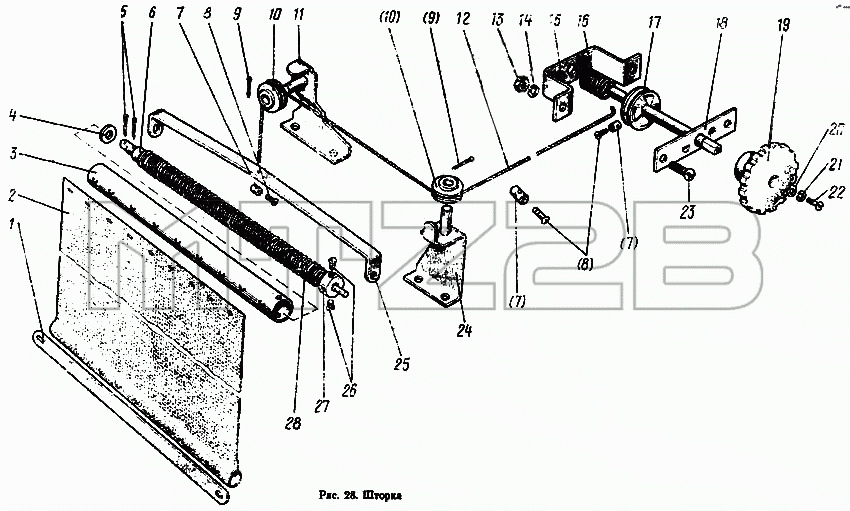

Каталог запасных частей к технике: МТЗ-100. Шторка
1
2
3
4
5
6
7
7
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-1310010 | 70-1310010 | Шторка в сборе | |
| 1 | 70-1310016 | Планка | |
| 2 | А09.01.001 | Шторка | |
| 3 | 70-1310040 | Барабан | |
| 4 | ШЧ8 | Шайба | |
| 5 | 2х12-001 | Шплинт | |
| 6 | 70-1310030 | Стержень с фиксатором и пружиной | |
| 7 | 70-1310441 | Фиксатор | |
| 8 | М4-6gх8 | Винт | |
| 9 | 3,2х18.001 | Шплинт | |
| 10 | А09.01.009 | Ролик | |
| 11 | 85-1310170 | Кронштейн | |
| 12 | 70-1310121-А | Шнур | |
| 13 | М6 | Гайка | |
| 14 | ШП6 | Шайба | |
| 15 | 70-1310411 | Скоба | |
| 16 | А09.01.023 | Пружина | |
| 17 | 70-1310450 | Барабан | |
| 18 | 70-1310402 | Планка | |
| 19 | 70-1310130-А | Рукоятка | |
| 20 | ШЧ5 | Шайба | |
| 21 | ШП5 | Шайба | |
| 22 | М5-6gх12 | Винт | |
| 23 | М6-6gх20 | Винт | |
| 24 | 85-1310160 | Кронштейн | |
| 25 | 70-1310013-А | Планка | |
| 26 | 70-1310017 | Винт | |
| 27 | 70-1310043 | Фиксатор | |
| 28 | 70-1310033 | Пружина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
