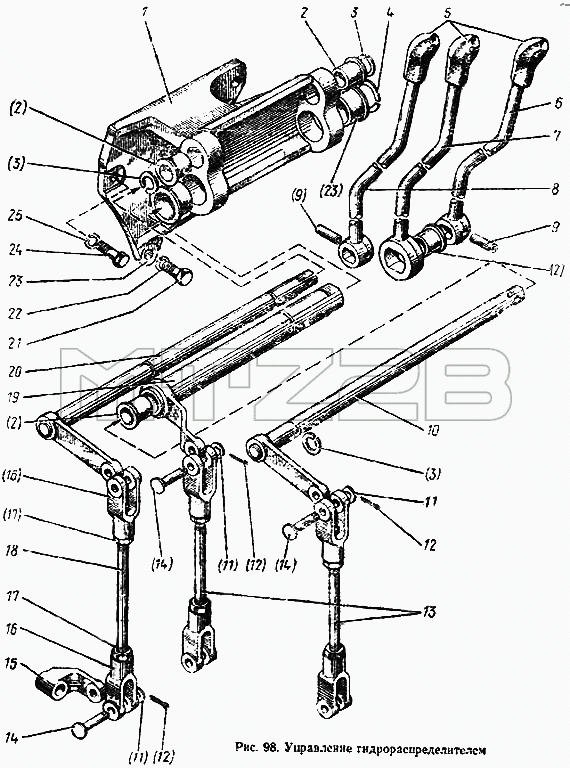

Каталог запасных частей к технике: МТЗ-100. Управление гидрораспределителем
1
2
2
2
2
3
3
3
4
5
6
7
8
9
9
10
11
11
11
12
12
12
13
14
14
14
15
16
17
18
19
20
21
22
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 85-4607040 | 85-4607040 | Кронштейн | |
| 85-4607260 | 85-4607260 | Тяга 85-4607087 с вилкой и гайкой в сборе L=188 мм | |
| 85-4607260-01 | 85-4607260-01 | Тяга 85-4607087-01 с вилкой и гайкой в сборе L=227 мм | |
| 1 | 85-4607017 | Кронштейн | |
| 2 | 50-4507078-А | Втулка | |
| 3 | 2Б18 | Кольцо | |
| 4 | 2Б32 | Кольцо | |
| 5 | А13.16.000 | Рукоятка | |
| 6 | 80-4607074 | Рычаг | |
| 7 | 80-4607076 | Рычаг | |
| 8 | 80-4607077 | Рычаг | |
| 9 | 8х30 | Палец | |
| 10 | 80-4607220 | Вал | |
| 11 | 70-4607144 | Шайба | |
| 12 | 3,2х18-001 | Шплинт | |
| 13 | 85-4607087 | Тяга L=112 мм | |
| 14 | А61-030-А1 | Палец | |
| 15 | 50-4607086-А | Рычаг | |
| 16 | А20.213-А | Вилка | |
| 17 | М8 | Гайка | |
| 18 | 85-4607087-01 | Тяга L=148 мм | |
| 19 | 80-4607230 | Вал | |
| 20 | 80-4607250 | Вал | |
| 21 | М12х35 | Болт | |
| 22 | ШП12 | Шайба | |
| 23 | 50-4607079-А1 | Втулка | |
| 24 | М10х35 | Болт | |
| 25 | ШП10 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
