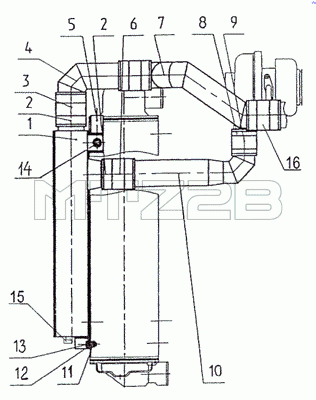

Каталог запасных частей к технике: МТЗ-1021.3. Охладитель наддувочного воздуха
1025-1317010
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1025-1317010 | 1025-1317010 | Установка охладителя наддувочного воздуха | |
| 1 | 1025-1317100 | Охладитель наддувочного воздуха | |
| 2 | GBS 71/25 W2 | Хомут НОРМА | |
| 3 | Патрубок силиконовый | Патрубок силиконовый | |
| 4 | 1025П-1317600 | Воздуховод | |
| 5 | 1025-1317735 | Кронштейн | |
| 6 | Патрубок силиконовый | Патрубок силиконовый | |
| 7 | 1025-1317610 | Воздухопровод | |
| 8 | GBS 61/20 W2 | Хомут | |
| 9 | Патрубок силиконовый | Патрубок силиконовый | |
| 10 | 1025П-1317620 | Воздуховод | |
| 11 | М8-6Н.6.019 | Гайка | |
| 12 | С 8.01.019 | Шайба | |
| 13 | 8Т | Шайба | |
| 14 | М8-6gx16.88.35.019 | Болт | |
| 15 | КГ 1/4.А12.019 | Пробка | |
| 16 | Патрубок силиконовый | Патрубок силиконовый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
