Каталог запчастей МТЗ и ММЗ

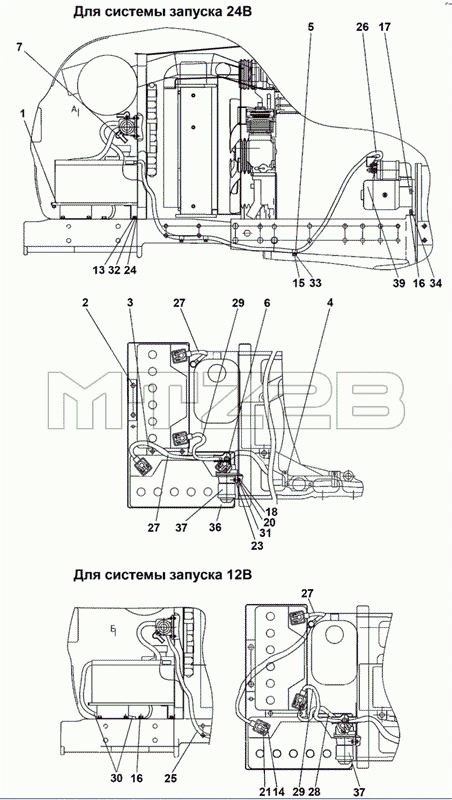

Каталог запасных частей к технике: МТЗ-1021.3. Установка батарей аккумуляторных
920-3700080
920-3700080-02
1
2
3
4
5
6
7
13
14
15
16
16
17
18
20
21
23
24
25
26
27
27
27
28
29
29
30
31
32
33
34
36
37
37
37
39
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 920-3700080 | 920-3700080 | Установка батарей аккумуляторных | |
| 920-3700080-02 | 920-3700080-02 | Установка батарей аккумуляторных | |
| 1 | 920-3703010-Б | Основание | |
| 2 | 80В-3703020 | Прижим | |
| 3 | 80В-3703012-01 | Прижим | |
| 4 | 822-3723044 | Хомутик | |
| 5 | 923-3723012 | Хомутик | |
| 6 | ТМ-59-6000-38 | Наконечник резиновый | |
| 7 | 54.24.445-Б | Наконечник | |
| 13 | M8-6gx20.88.35.019 | Болт | |
| 14 | M8-6gx30.88.35.019 | Болт | |
| 15 | M10-6gx30.88.35.019 | Болт | |
| 16 | M12-6gx30.88.35.019 | Болт | |
| 17 | M12-6gx45.88.35.019 | Болт | |
| 18 | M6-6gx20.58.35.019 | Болт | |
| 20 | М6-6Н.6.019 | Гайка | |
| 21 | М8-6Н.6.019 | Гайка | |
| 23 | С 6.01.019 | Шайба | |
| 24 | С 8.01.019 | Шайба | |
| 25 | 822-3724041-Б | Провод | |
| 26 | 923-3724041 | Провод | |
| 27 | 923-3724042 | Провод | |
| 28 | 1221В-3724041 | Провод | |
| 29 | 1221В-3724044-Б | Провод | |
| 30 | 1221В-3724075 | Провод | |
| 31 | 6Т | Шайба | |
| 32 | 8Т | Шайба | |
| 33 | 10 ОТ | Шайба | |
| 34 | 12 ОТ | Шайба | |
| 36 | 3703.16 | Батарея аккумуляторная 12/88 | |
| 37 | 3737.10 | Выключатель батарей 12В дистанционный | |
| 37 | 3737.15 | Выключатель батарей 24В дистанционный | |
| 39 | 3708.25 | Стартер 12В, 2.7 кВт | |
| 39 | 3708.15 | Стартер 24В |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
