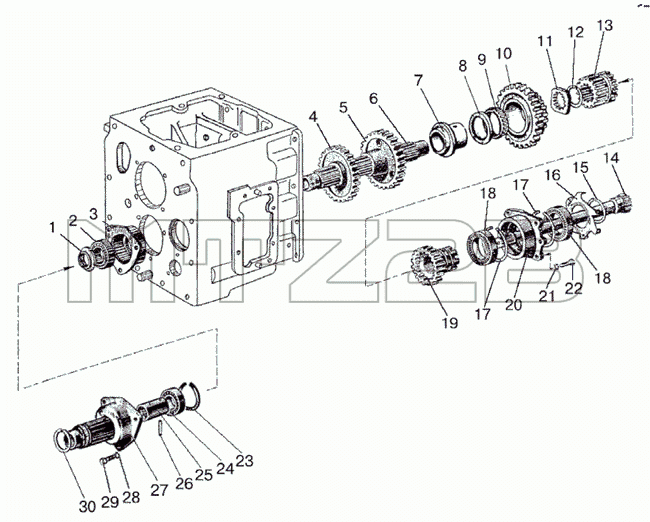

Каталог запасных частей к технике: МТЗ-1021.3. Вал промежуточный, вал внутренний
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 74-1701070 | 74-1701070 | Шестерня | |
| 1 | 50-1701181 | Гайка вала | |
| 2 | 60210АУШ1 | Подшипник | |
| 3 | 50-1701184 | Гнездо подшипника | |
| 4 | 50-1701218 | Шестерня V передачи и з. х. | |
| 5 | 50-1701216 | Шестерня IV передачи | |
| 6 | 70-1701182-Б-01 | Вал промежуточный | |
| 7 | 74-1701055-Б | Втулка | |
| 8 | 74-1701057-Б | Втулка | |
| 9 | 3КК72х82х45Е | Подшипник | |
| 10 | 74-1701056-Б | Шестерня | |
| 11 | 50-1701183 | Шайба упорная | |
| 12 | 50-1701187 | Упор | |
| 13 | 70-1701196 | Шестерня 1-й ступени редуктора | |
| 14 | 50-1701185 | Вал внутренний | |
| 15 | 2С75 | Кольцо | |
| 16 | 50-1701401 | Крыльчатка | |
| 17 | 2С115 | Кольцо | |
| 18 | 6-12115ЕМУШ1 | Подшипник | |
| 19 | 50-1701190-А | Шестерня II ступени редуктора в сборе | |
| 19 | 50-1701198-А | Шестерня II ступени редуктора | |
| 20 | 50-1701195 | Стакан | |
| 21 | 12 ОТ | Шайба | |
| 22 | М12-6д x35.88.35.019 | Болт | |
| 23 | 2С80 | Кольцо | |
| 24 | 307А | Подшипник | |
| 25 | 50-1701188 | Втулка | |
| 26 | А.8x45.65Г | Штифт | |
| 27 | 70-1701186 | Гнездо | |
| 28 | 10 ОТ | Шайба | |
| 29 | М10-6д x35.88.35.019 | Болт | |
| 30 | 2С60 | Кольцо |
