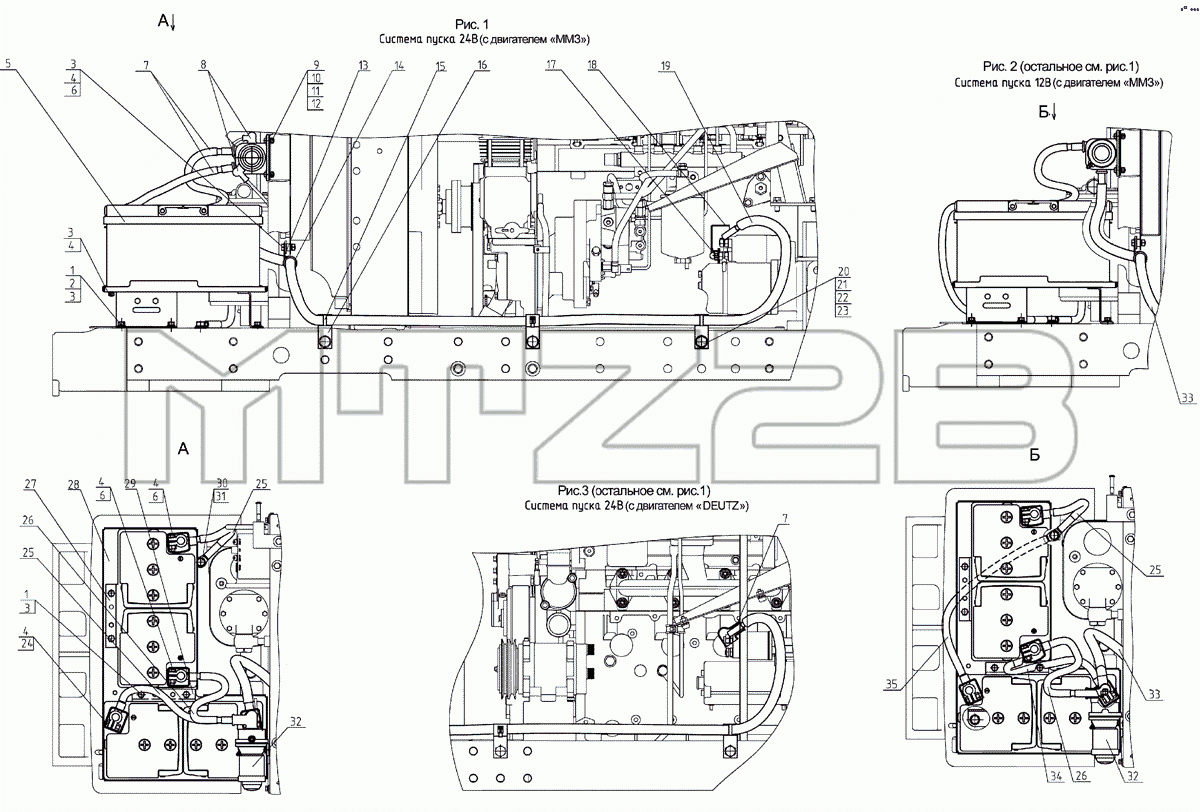

Каталог запасных частей к технике: МТЗ-1025.4. Установка батарей аккумуляторных
1
1
2
3
3
3
3
4
4
4
4
4
5
6
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
25
26
26
27
28
29
30
31
32
32
32
33
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | M8-6gx20.88.35.019 | Болт | |
| 2 | С 8.01.019 | Шайба | |
| 3 | 8Т | Шайба | |
| 4 | М8-6Н.6.019 | Гайка | |
| 5 | 3703.16 | Батарея аккумуляторная 12/88 | |
| 6 | M8-6gx35.88.35.019 | Болт | |
| 7 | ТМ-59-6000-38 | Наконечник резиновый | |
| 8 | 54.24.445-Б | Наконечник | |
| 9 | M6-6gx25.88.35.019 | Винт | |
| 10 | М6-6Н.6.019 | Гайка | |
| 11 | С 6.01.019 | Шайба | |
| 12 | 6Т | Шайба | |
| 13 | 923-3723012 | Хомутик | |
| 14 | ПР-32-04 | Уплотнитель | |
| 15 | 80-3723045-01 | Манжета | |
| 16 | 2022-3723011 | Кронштейн | |
| 17 | 15.421.224 | Гайка фигурная | |
| 18 | 15.421.241 | Кожух | |
| 19 | 923-3724041 | Провод | |
| 20 | M16-6gx45.88.35.019 | Болт | |
| 21 | М16-6Н.6.019 | Гайка | |
| 22 | С 16.01.019 | Шайба | |
| 23 | 16 ОТ | Шайба | |
| 24 | M8-6gx30.88.35.019 | Болт | |
| 25 | 923-3724042 | Провод | |
| 26 | 1221В-3724044-Б | Провод | |
| 27 | 80В-3703020 | Прижим | |
| 28 | 920-3703010-Б | Основание | |
| 29 | 80В-3703020-01 | Прижим | |
| 30 | M12-6gx30.88.35.019 | Болт | |
| 31 | 16 ОТ | Шайба | |
| 32 | 3737.15 | Выключатель батарей 24В дистанционный | |
| 32 | 3737.10 | Выключатель батарей 12В дистанционный | |
| 33 | 822-3724041-Б | Провод | |
| 34 | 1221В-3724041 | Провод | |
| 35 | 1221В-3724075 | Провод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
