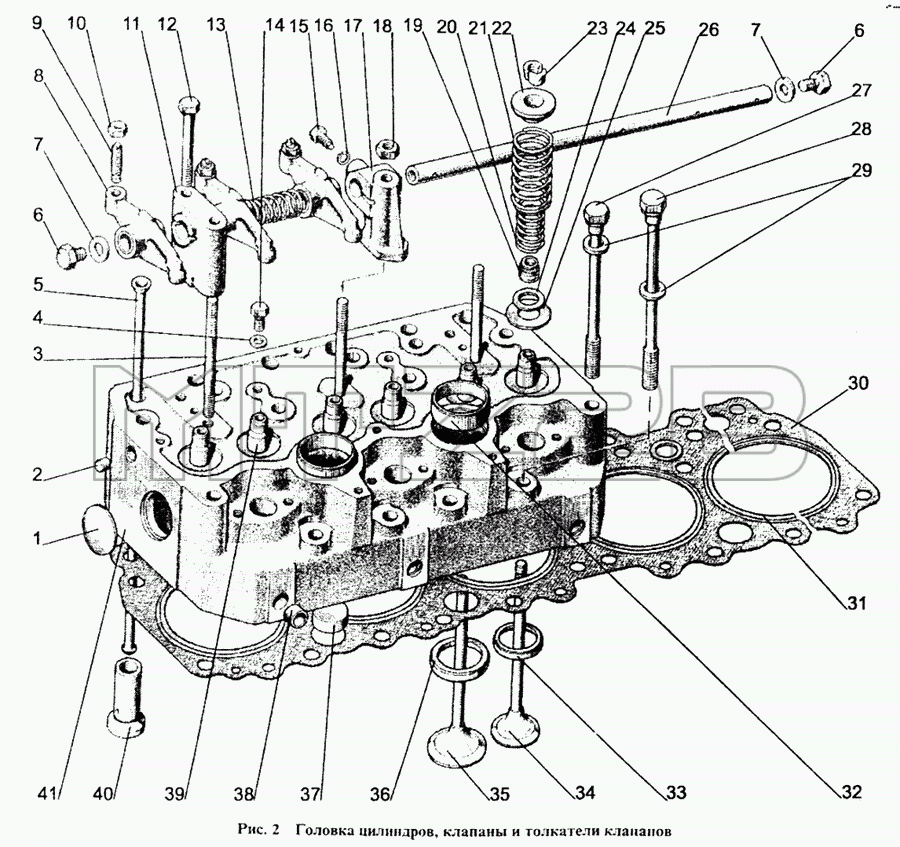

Каталог запасных частей к технике: МТЗ-1221. Головка цилиндров. Клапаны и толкатели клапанов
1
2
3
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 260-1003012 | 260-1003012 | Головка цилиндров в сборе | |
| 260-1003013 | 260-1003013 | Головка цилиндров в сборе | |
| 260-1003075 | 260-1003075 | Прокладка головок с кольцом в сборе | |
| 1 | 260-1003016 | Заглушка | |
| 2 | 240-1003037 | Заглушка | |
| 3 | 50-1003112 | Шпилька | |
| 4 | 36-1104788 | Прокладка | |
| 5 | 260-1007310 | Штанга | |
| 6 | 50-1007182 | Пробка оси коромысел | |
| 7 | 50-1007183 | Шайба пробки | |
| 8 | 50-1007212-А3 | Коромысло | |
| 9 | 50-1007175-В1 | Винт регулировочный | |
| 10 | D02-063 | Гайка | |
| 11 | 240-1007151-В-01 | Стойка оси коромысел крайняя | |
| 12 | М12х85 | Болт | |
| 13 | 50-1007103-А | Пружина оси коромысел | |
| 14 | 240-1003281 | Пробка | |
| 15 | 240-1007185 | Фиксатор | |
| 16 | SНР10 | Шайба | |
| 17 | 240-1007152-В-01 | Стойка оси коромысел средняя | |
| 18 | М12 | Гайка | |
| 19 | 240-1007020 | Манжета | |
| 20 | 240-1007046-А1 | Пружина клапана | |
| 21 | 240-100 7045-А1 | Пружина клапана наружная | |
| 22 | 240-1007048 | Тарелка | |
| 23 | 50-1007053-А1 | Сухарь клапана | |
| 24 | 240-1007055 | Шайба | |
| 25 | 240-1007054 | Шайба | |
| 26 | 260-1007102 | Ось коромысел | |
| 27 | 260-1003124 | Болт | |
| 28 | 260-1003124-01 | Болт | |
| 29 | 260-1005123 | Шайба | |
| 30 | 260-1003025 | Прокладка головок | |
| 31 | 260-1003031 | Кольцо | |
| 32 | 50-1003103-А | Стакан | |
| 33 | 245-1003019 | Седло выпускного клапана | |
| 34 | 240-1007015-В6 | Клапан выпускной | |
| 35 | 245-1007014 | Клапан впускной | |
| 36 | 260-1003018 | Седло клапана впускного | |
| 37 | 240-1003027 | Заглушка | |
| 38 | D02-003-А | Заглушка | |
| 39 | 240-1007032-В | Втулка направляющая клапана | |
| 40 | 240-1007375-А | Толкатель | |
| 41 | 260-1003015 | Головка цилиндров |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
