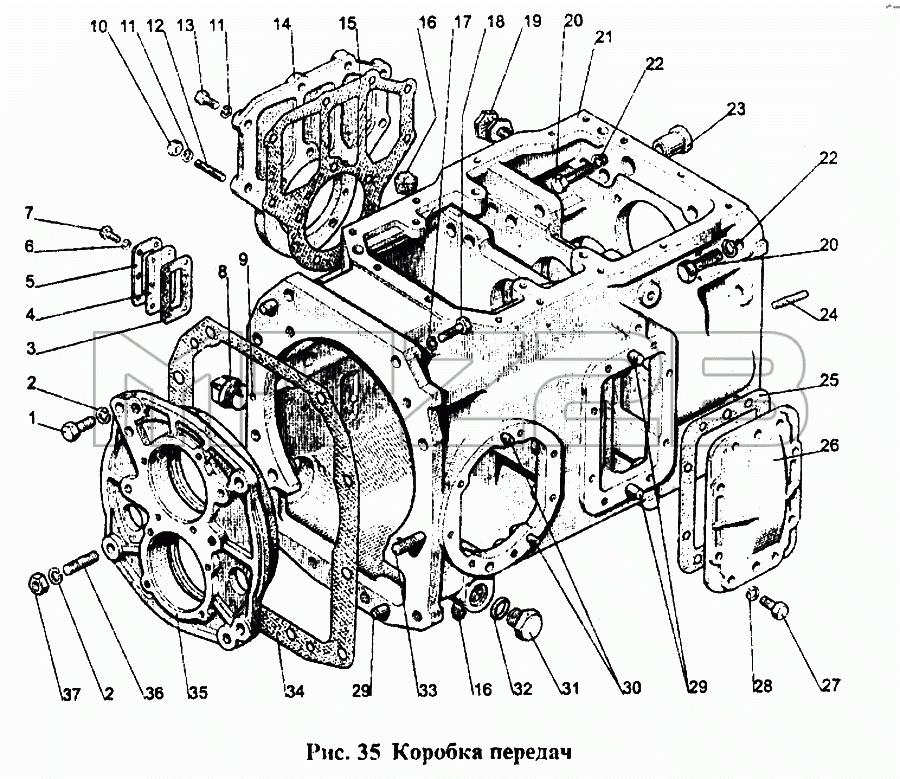

Каталог запасных частей к технике: МТЗ-1221. Коробка передач
1
2
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
16
17
18
19
20
20
21
22
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М16х45 | Болт | |
| 2 | SНР16 | Шайба | |
| 3 | 85-4608086-А | Прокладка | |
| 4 | 85-4608087 | Указатель | |
| 5 | 85-4608088 | Пластина | |
| 6 | SНР6 | Шайба | |
| 7 | М6х20 | Винт | |
| 8 | 1,1/4" | Пробка | |
| 9 | 9,922-100 | Шарик | |
| 10 | М10 | Гайка | |
| 11 | SНР10 | Шайба | |
| 12 | 80-1701521 | Шпилька | |
| 13 | М10х30 | Болт | |
| 14 | 80-1701458 | Крышка | |
| 15 | 80-1701399-В | Прокладка | |
| 16 | 2-КG3/8" | Пробка | |
| 17 | SНР20 | Шайба | |
| 18 | 70-4605036 | Болт | |
| 19 | 50-1002318-В | Рым-болт | |
| 20 | М18х60 | Болт | |
| 21 | 80-1701025 | Корпус | |
| 22 | SНР18 | Шайба | |
| 23 | 80-1701424 | Втулка | |
| 24 | 112-1701524 | Шпилька | |
| 25 | 50-1701456-А | Прокладка | |
| 26 | 50-1701454 | Крышка | |
| 27 | М12х30 | Болт | |
| 28 | SНР12 | Шайба | |
| 29 | D01-015 | Штифт | |
| 30 | 10Рr2,2ах25С46 | Штифт | |
| 31 | 80-4608021 | Заглушка | |
| 32 | 027-032-30-1-4 | Кольцо | |
| 33 | 80-1701525 | Шпилька | |
| 34 | 80-1701026 | Прокладка | |
| 35 | 80-1701034 | Стакан | |
| 36 | 80-1701204 | Шпилька | |
| 37 | М16 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
