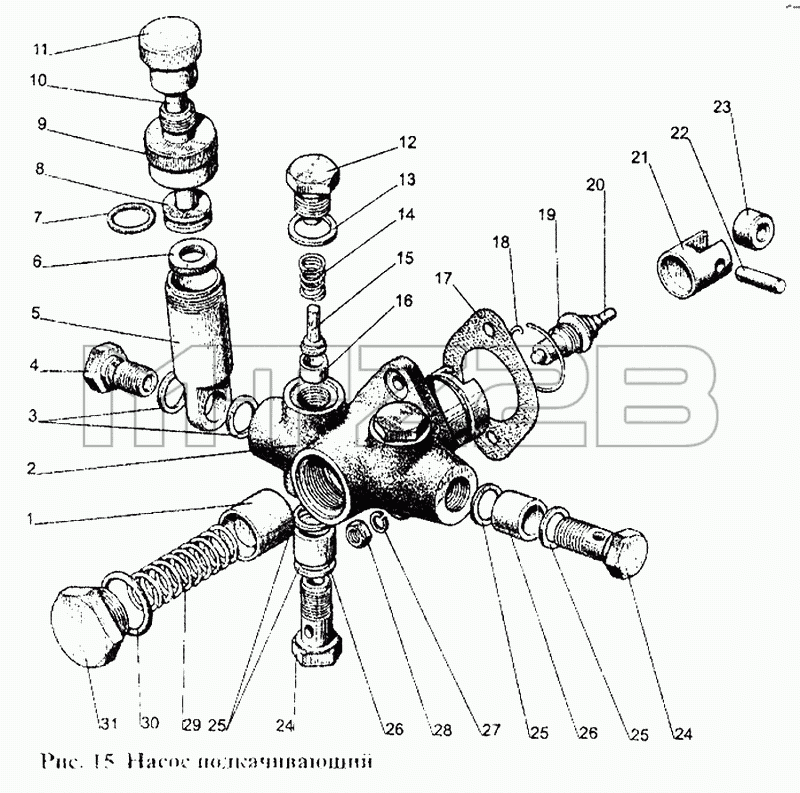

Каталог запасных частей к технике: МТЗ-1221. Насос подкачивающий
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
25
26
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 21.1106011 | Поршень | |
| 2 | 21.1106094 | Корпус | |
| 3 | 21.1111249 | Прокладка | |
| 4 | 21.1106013 | Болт | |
| 5 | 21.1106356 | Цилиндр насоса ручной прокачки | |
| 6 | 21.1106365 | Кольцо уплотнительное | |
| 7 | 21.1106362 | Кольцо уплотнительное | |
| 8 | 21.1106376-10 | Поршень | |
| 9 | 21.1106358 | Крышка | |
| 10 | 21.1106388-10 | Шток | |
| 11 | 21.1106381-20 | Рукоятка | |
| 12 | 21.1106031 | Пробка клапана | |
| 13 | 21.1106035 | Прокладка | |
| 14 | 21.1106027 | Пружина клапана | |
| 15 | 21.1106022 | Клапан | |
| 16 | 21.1106095 | Седло клапана | |
| 17 | 21.1106009 | Прокладка | |
| 18 | 21.1106015 | Кольцо стопорное | |
| 19 | 21.1106313 | Втулка штока | |
| 20 | 21.1106312 | Шток | |
| 21 | 21.1106326 | Толкатель | |
| 22 | 21.1106324 | Ось толкателя | |
| 23 | 21.1106328 | Ролик | |
| 24 | 21.1106012 | Болт | |
| 25 | 36-1104788-01 | Прокладка | |
| 26 | 21.1111378 | Заглушка транспортная | |
| 27 | SНР8 | Шайба | |
| 28 | 21.1111389 | Гайка | |
| 29 | 21.1106016 | Пружина поршня | |
| 30 | 21.1106021 | Кольцо уплотнительное | |
| 31 | 21.1106019-01 | Пробка пружины |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
