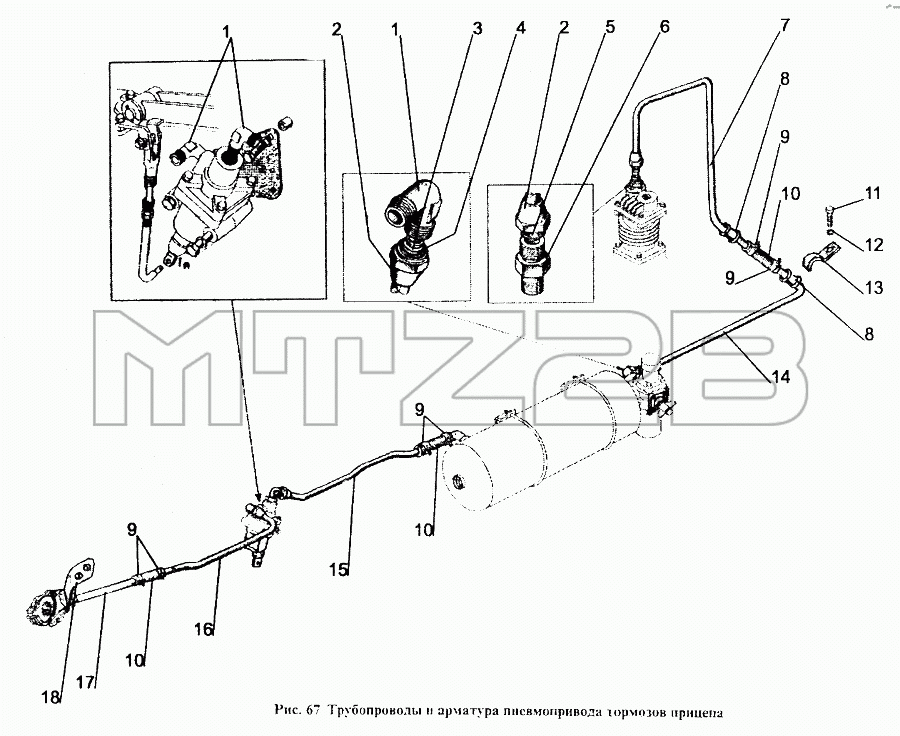

Каталог запасных частей к технике: МТЗ-1221. Трубопроводы и арматура пневмопривода тормозов прицепа
1
1
2
2
3
4
5
6
7
8
8
9
9
9
9
10
10
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1220-3506120 | 1220-3506120 | Трубопровод 1220-3506121 с гайкой и муфтой в сборе | |
| 1220-3506130 | 1220-3506130 | Трубопровод 1220-3506131 с гайкой, кольцом и муфтой в сборе | |
| 1221-3506140 | 1221-3506140 | Трубопровод 1221-3506141 с гайкой, кольцом и муфтой в сборе | |
| 1220-3506150 | 1220-3506150 | Трубопровод 85-3506151 с гайкой, кольцом и муфтой в сборе | |
| 1 | 70-3506033 | Угольник | |
| 2 | 70-3506023 | Гайка накидная | |
| 3 | 014-017-19-2-4 | Кольцо | |
| 4 | 70-3506028 | Муфта | |
| 5 | 70-3506024 | Муфта конусная 14 | |
| 6 | 70-3506022 | Штуцер | |
| 7 | 1220-3506121 | Трубопровод | |
| 8 | 70-3506027 | Втулка | |
| 9 | НS-21 | Хомут | |
| 10 | 70-1405013 | Шланг | |
| 11 | М8х16 | Болт | |
| 12 | SНР8 | Шайба | |
| 13 | 70-6804011 | Держатель | |
| 14 | 1220-3506131 | Трубопровод | |
| 15 | 85-3506151 | Трубопровод | |
| 16 | 1221-3506141 | Трубопровод | |
| 17 | 70-3521035 | Штуцер | |
| 18 | 70-3521012 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
