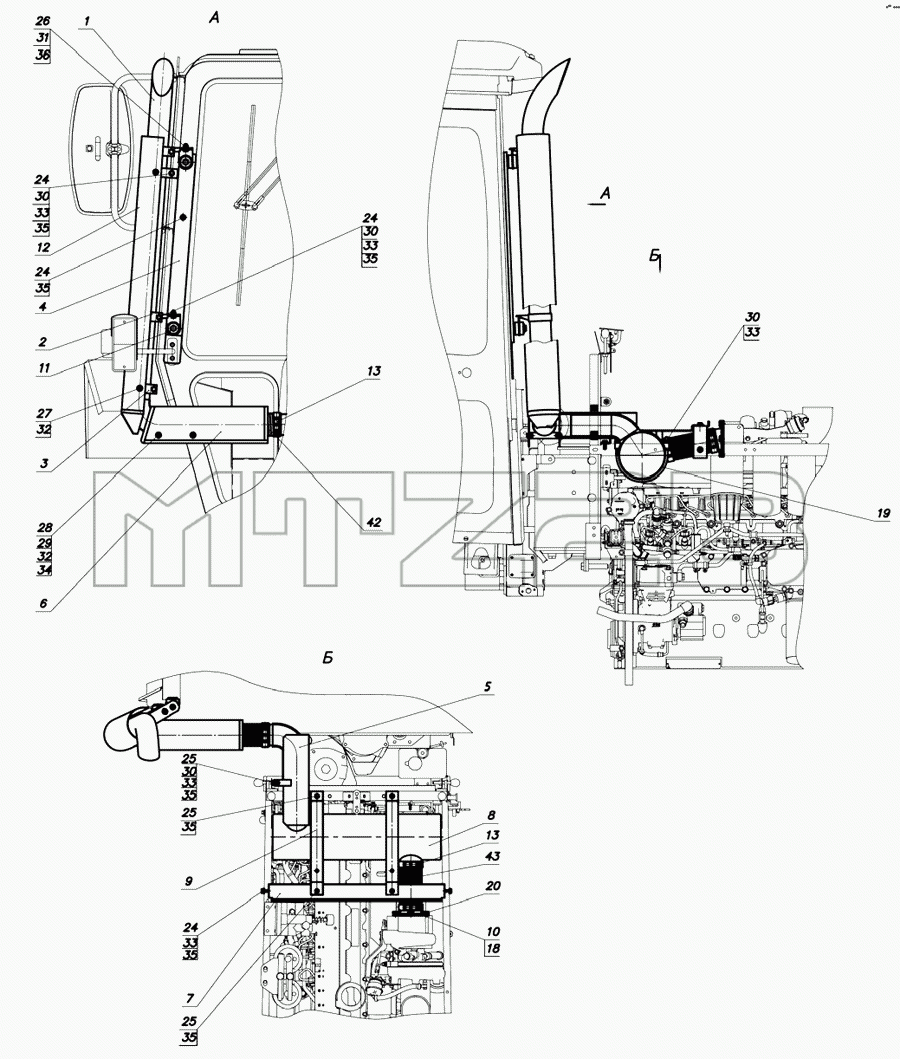

Каталог запасных частей к технике: МТЗ-1221.4. Установка глушителя
/6.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
13
18
19
24
24
24
24
25
25
25
26
27
28
29
30
30
30
30
31
32
32
33
33
33
33
33
34
35
35
35
35
35
35
35
36
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1221.4-1205005 | 1221.4-1205005 | Установка глушителя | |
| 1 | 1221.4-1205010 | Труба выпускная | |
| 2 | 1221.4-1205020 | Хомут | |
| 3 | 1221.4-1205030 | Хомут | |
| 4 | 1221.4-1205040 | Кронштейн | |
| 5 | 1221.4-1205050 | Экран | |
| 6 | 1221.4-1205060 | Ограждение | |
| 7 | 1221.4-1205070 | Поперечина | |
| 8 | 1221.4-1205100 | Глушитель | |
| 9 | 1523.4-1205030 | Опора | |
| 10 | 1523.4-1205040 | Патрубок | |
| 11 | 2022-1205500 | Демпфер | |
| 12 | 952-1205650 | Ограждение глушителя | |
| 13 | 2022-1205090 | Хомут | |
| 18 | 2022Д-1205001 | Прокладка | |
| 19 | 952-1205001 | Скоба | |
| 24 | М8-6gх45.88.35.019 | Болт ГОСТ 7796-70 | |
| 25 | М8-6gх20.88.35.019 | Болт | |
| 26 | М10-6gх20.88.35.019 | Болт | |
| 27 | М6-6gх12.88.35.019 | Болт ГОСТ 7796-70 | |
| 28 | М6-6gх16.88.35.019 | Болт | |
| 29 | М6-6Н.6.019 | Гайка | |
| 30 | М8-6Н.6.019 | Гайка | |
| 31 | М10-6Н.6.019 | Гайка | |
| 32 | 06.01.019 | Шайба | |
| 33 | 08.01.019 | Шайба | |
| 34 | Шайба6Т | Шайба | |
| 35 | Шайба8Т | Шайба 8Т | |
| 36 | Шайба10ОТ | Шайба | |
| 42 | 000.4859.21.000-70-300 | Металлорукав | |
| 43 | 000.4859.21.000-70-160 | Металлорукав |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
